JG-XFZK1 消防控制中心及火災報警聯動實訓系統
系統概述：
本系統在智能建筑中通常被作為智能建筑三大體系中的 BAS （建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。

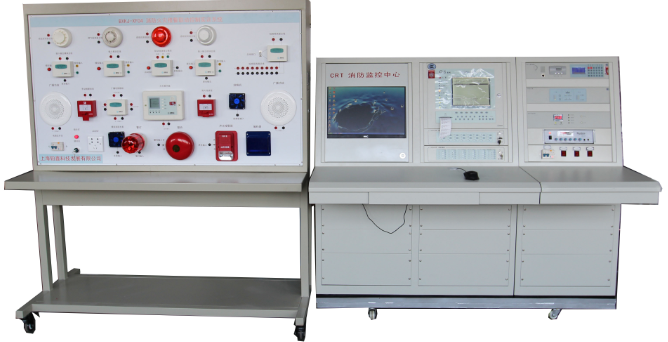

探測對象 控制中心
二、設備參數及性能：
1、裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由計算機、編程軟件、監控軟件、網絡適配器等組。
2 、軟件系統功能， CAD 平面軟件， CRT ，設計軟件， CRT 運行軟件，可過 CAD 平面設置各種消防布局圖， CRT 圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。
3 、系統實訓功能：
能對整個智能樓宇消防系統進行監控并可進行平面圖導入、畫面布局、報警點設置等。
三、系統技術指標：
1. 工作電壓：單相三線 220V ± 5% 50Hz
2. 整機容量：＜ 1500W
3. 控制中心臺外型尺寸： 180 × 95 × 115cm3 ；
4. 演示控制實訓臺尺寸： 150 × 65 × 180cm3
四、可以做的實訓項目
1. 消防報警聯動監控計算機中心的操作
2. 平面圖的導入和配置操作
3. 報警點的設置操作
4. 制控系統的管理
5. 自動消防噴水系統的聯網實訓、
6. 消防聯動系統的聯網實訓、
7. 消防廣播系統的聯網實訓、
8. 消防聯動動主機的設置
9. 消防聯動主機的聯動編程
10. 消防探測器的便用與編碼
11. 消防系統模塊的作用與聯接
12. 廣播主機的操作，火警狀態下緊急廣播的切換操作；
13. 單點廣播，廣播話筒的操作，系統功能設置；
14. 背景音樂下的火警緊急廣播切換
15. 無人執勤時應廣播的自動切換設置
16. 廣播分配主機的操作，軟件設置錯誤的判斷與糾正
17. 消防報警系統的互聯操作，線路故障的判斷與處理
18. 火警通訊主機的操作，系統功能設置
19. 主機與電話分機的通訊操作，分機電話的操作
20. 系統原理桔構設計
21. 消防報警聯動監控計算機中心軟件的操作培訓資料
五、基本配置硬件參數
1. 電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電 220V 50Hz ，帶有過流保護
2. 樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構，電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3. 火災報警控制器 ( 聯動型 )
(1) 采用 192×64 點陣液晶顯示，可同屏顯示 4 行 12 列漢字信息
(2) 可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256 條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4) 可以現場編輯聯動公式
(5)2 個總線回路，可連接 254 個現場器件
(6)1 個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接 16 臺火災顯示盤； 2 臺設備操作盤； 4 臺（ 8 區）滅火控制盤
4. 火災顯示盤
GK621 火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用 192×64 點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5. 探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6. 輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7. 聯動盤現場接口
(1) 三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；
(2) 兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8. 手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9. 消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。
10. 聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11. 電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12 、廣播錄放盤
廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。
上電方式（復位、正常、線路 1 ），四種鐘聲后面板可置，方便用戶遙控電源啟動。
32 分鐘 99 段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。
采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。
完美的話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。
兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。
正常廣播輸出口在事故啟動時依然輸出背景音樂，適用于非事故地區的不間斷廣播。
正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。
兩個標準外線輸入口：外線 1 （可控口）。外線 2 （非啟動口）。
C 線聯動控制口，緊急情況下可自動啟動。
J 線聯動檢查口，隨時檢查 C 線連接是否良好。
D 線聯動回答口，事故啟動期間送出回答信號。
遙控 24V 輸出口，事故啟動期間送出 24V 電平，可遙控其它設備啟動。
13 、 GT152 功率放大器
功率放大器二套，要求選全觸摸按鍵開關、 32 級音量數字控制、音量儲存記憶，開機自動賦值、放音音量 LED 條形顯示表、輸出電平 LED 條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能
14 、供電電源：直流供電型： DC24V ± 4V ；交直流供電型： AC220V ， DC24V ± 4V ；
交流供電型： AC220V
輸出特性：定壓 120V
使用條件：①溫度：－ 10 ℃至 40 ℃
②濕度：≤ 90%RH
儲存條件：①溫度：－ 15 ℃至 45 ℃
②濕度：≤ 80%RH
諧波失真： 63Hz-16KHz ≤ 5%
頻率特性： 63Hz-16KHz ≤ 1dB
輸入電平： 0 dB
輸入阻抗：平衡式 600 （歐姆）
信噪比：
①低阻傳聲器：≥ 55dB
②線路輸入：≥ 70dB
電壓調整率：≤ 2dB
。
