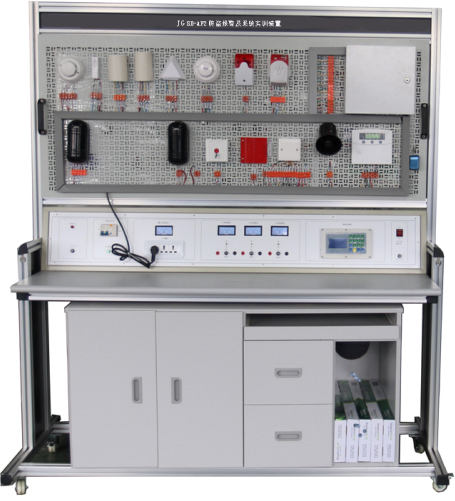

JGSB-AF2 防盜報警及系統實訓裝置
二、設備參數及性能：
1、裝置組成：
樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材 + 網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統全部元器件均采用實物，整個實訓裝置主要由幕簾探測器、紅外探測器、報警主機、門磁、緊急按鈕、聲光報警器、感煙探測器、智能考核器、然氣探測器、警號、 Modem 、光束對射控制測器、擴展模塊系統等組成。
2、系統實訓功能：
能進行各種防盜報警系統聯動操作演示、編程設置，拆布防的操作和設置、各種探測器設置和操作、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控制的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防后延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。并可與安防系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線 220V ± 5% 50Hz
2.整機容量：＜ 300W
3.外型尺寸： 160 × 70 × 180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
四、可以做的實訓項目
1.防盜報警的模擬操作
2.有線防區的主機編程方法
3.無線防區的主機編程方法
4.使用編程軟件 WinLoad 時的主機編程方法
5.綜合簡化編程方法
6.編程軟件 WinLoad 的使用方法
7.系統的設計與連接法
8.故障的設置與排除
9.系統的結構與安裝
五、設備基本功能：
1.主機采用 LED 和液晶鍵盤，每個防區可有 1 個 LED 燈（最多支持 16 個防區），加上 8 個系統狀態指示燈，用以顯示系統布防、火災報警和系統故障。
2.液晶 LCD 鍵盤，兩行 16 字符的液晶屏可以顯示客戶編好的防區和分區的標題（描述短句）。用戶可以通過簡單的兩鍵命令來調整鍵盤蜂鳴器的音量和背景光的亮度。系統編程時需要使用 LED 和液晶鍵盤。
3.LED 和 LCD 鍵盤可以在同一個系統里混合使用。
4.防區
5.可以支持 248 個防區，任何一個防區可跟隨 15 個可編程的防區功能中的一個。
6.自動布防 / 延時布防
7.每個分區的每天的自動布防時間可編。用戶可以利用延時布防來取代系統的自動布防時間，或者給主機指定一個特定的時間。
8.公共分區
9.一個分區可以編程為跟隨一些或所有其它分區的布防狀態。只有當與公共分區相關聯的所有分區都布防后，公共分區才會布防。這樣使得系統在保護好公共區域（如大廳、人口等）的同時，還可以保持分區的獨立性。
10.煙感探測器報警確認
11.當煙感探測器第一次探測到有報警信號時，系統自動地將此探測器復位，如果在確認時間內再次探測到有報警信號時，主機立即將事件確認為火災報警。這樣既能減少潛在的誤報，又能對報警作出快速反應。
12.強制布防
13.系統可以根據一些可編的多種布防設置，在自動旁路一組防區后布防。
14.應答機優先
15.內置答應機優先的功能，無需外部硬件。
16.1.電源輸入： 18VAC ， 50VA ， 50Hz 或 60Hz
17.總電源輸出： 12VDC ， 2.5A
18.鍵盤電源： 12VDC ， 1.0A
19.可選待機電池 (D1272) ： 12V ， 7.0AH ( 可支持 35AH)
20.系統輸出
21.系統提供 3 個獨立可編的輸出，它們可以用來跟隨報警、進出控制、系統故障、煙感探測器復位或主機布防狀態等事件。可擴展到 256 個輸出。
22.報警輸出（繼電器），一般為常開，與輔助電源相連為 1.75A 。
23.可編程輸出 1 ，固態電流 ( 最大為 1A) ，可用于報警、布防狀態或進出控制。
可編程輸出 2 ，固態電壓 ( 最大 0.5A) ，可用于報警、布防狀態或進出控制
。
