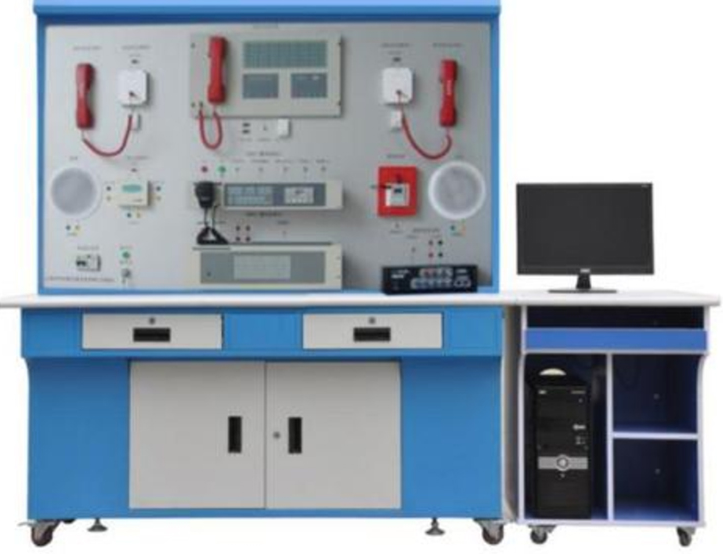

JG-X2 消防廣播電話系統實驗實訓裝置

（ 1 ）系統實訓功能：

消防廣播電話系統實驗實訓裝置能進行電話及廣播切換等聯動操作演示、緊急電話、電話主機與分機操作、背景音響與火警緊急廣播的切換、系統功能設置、線路設計與連接、故障設置、判斷及排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。

（ 2 ）系統技術指示：

a 、工作電壓：單相三線 220V±5% 50Hz

b 、整機容量：＜ 220W

c 、外形尺寸：教學系統， 150×70×180 cm3

d 、安全保護：具有漏電自動保護裝置

e 、故障設置：具有故障設置系統

（ 3 ）可以做的實訓項目

a 、消防廣播部分

實訓項目一：廣播主機的操作

實訓項目二：火警狀態(tài)下緊急廣播的切換操作

實訓項目三：單點廣播的操作

實訓項目四：廣播話筒的操作

實訓項目五：系統功能設置

實訓項目六：廣播分配主機的操作

實訓項目七：與消防報警系統的互聯操作

實訓項目八：線路故障的判斷與處理

實訓項目九：軟件設置錯誤的判斷與糾正

實訓項目十：按線路圖將各部分連線

實訓項目十一： 設計并安裝一個簡易應用系統

b 、消防電話部分

實訓項目一：火警通訊主機的操作

實訓項目二：主機與電話分機的通訊操作

實訓項目三：分機電話的操作

實訓項目四：系統功能設置

實訓項目五：電話模塊接線的操作

實訓項目六：與消防報警系統的互聯操作

實訓項目七：線路故障的判斷與處理

實訓項目八：按線路圖將各部分連線

實訓項目九：設計并安裝一個簡易應用系統

消防廣播電話系統實驗實訓裝置主要配置

序號	設備名稱	型號	單位	數量	備注
1	廣播錄放盤	GST-CD	臺	1	海灣
2	功率放大器	GST-GF150W	臺	2	海灣
3	廣播切換模塊	GST-LD-8305	只	1	海灣
4	喇叭	GST-8 Ω	只	2	海灣
5	電話通訊主機	GST-TS-Z01A	臺	1	海灣
6	電話模塊	GST-LD-8304	只	2	海灣
7	電話	GST-TS-100A	個	5	海灣
8	背景音源	MP3\CD	臺	1
9	實訓桌	1500 × 700 × 1800mm	臺	1



。
