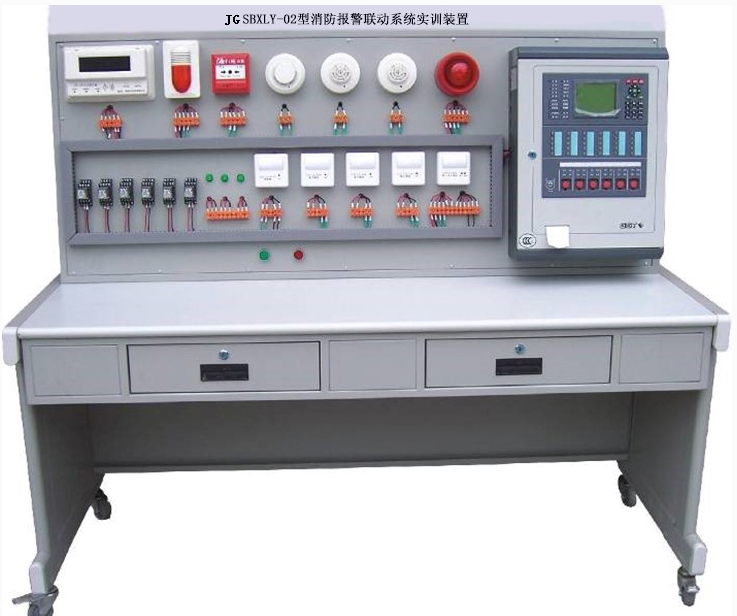

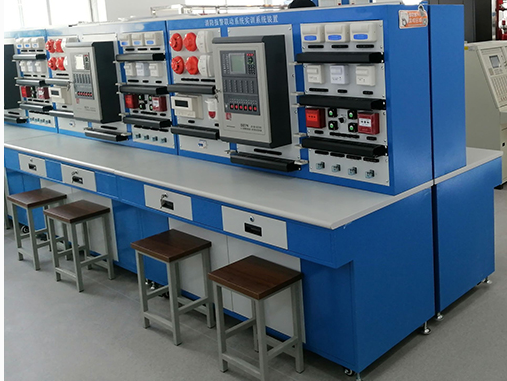

JGXLY-02型消防報警聯動系統實訓裝置
一、系統概述
消防報警聯動系統實訓裝置，本系統在智能建筑中通常被作為智能建筑三大體系中的 BAS （建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
二、產品特點
實訓器件連接以端子排的方式，可以根據實訓內容組成不同的消防回路；
該實訓裝置帶有工程上常用的火災顯示器及聯動功能；
系統采用總線結構。
三、技術參數
實訓臺工作電源： AC220V ± 10% 50Hz
工作環境：環境溫度范圍為 -20 ℃～ +45℃ 相對濕度＜ 85%
外形尺寸： 1668mm × 805mm × 1484mm
四、實訓內容
系統設備認識及接線操作
報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
火災顯示盤的安裝、連接與使用
各種火災探測器的安裝與連接
智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
元件地址編碼設置
系統的管理操作
系統的數據查詢操作
設備啟停操作
單點操作
聯動編程
線路故障的判斷與處理
程序設置錯誤的判斷與糾正
設計并安裝一個簡易應用系統
五、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電 220V 50Hz ，帶有過流保護
樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
火災報警控制器 ( 聯動型 )
采用 192 × 64 點陣液晶顯示，可同屏顯示 4 行 12 列漢字信息
可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
可以現場編輯聯動公式
2個總線回路，可連接 254 個現場器件
1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接 16 臺火災顯示盤； 2 臺設備操作盤； 4 臺（ 8 區）滅火控制盤
火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。
聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
六、基本配置
序號 |
器材名稱 |
數量 |
單位 |
1 |
火災報警控制器 |
1 |
套 |
2 |
點型感煙火災探測器 |
1 |
只 |
3 |
點型感溫火災探測器 |
1 |
只 |
4 |
探測器通用底座 |
2 |
只 |
5 |
手動報警按鈕 |
1 |
只 |
6 |
消火栓報警按鈕 |
1 |
只 |
7 |
聲光報警器 |
1 |
只 |
8 |
隔離模塊 |
1 |
只 |
9 |
單輸入模塊 |
1 |
只 |
10 |
單輸入輸出模塊 |
1 |
只 |
11 |
電子編碼器 |
1 |
只 |
12 |
火災顯示屏 |
1 |
只 |
13 |
實訓桌 |
1 |
套 |
。
