序號和名稱

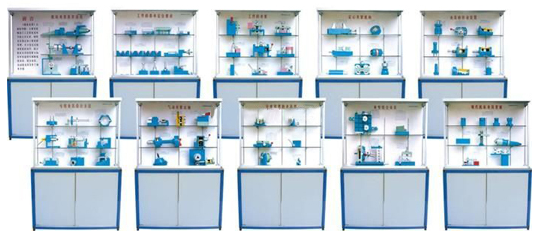

陳列柜內模型內容

第一柜

機床夾具及其功用

車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床 , 改拉床的夾具

第二柜

工件的基本定位要求

平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板 (5 件 ) 、可調支承 (3 件 ) 、輔助支承、 v 形塊的結構形式 (4 件 ) 。 v 形塊的應用

第三柜

工件的夾緊

雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構

第四柜

定心夾緊機構

虎鉗式定心夾緊機構 (a) 、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸 (a) 、彈簧夾頭和心鈾 (b) 、 v 形彈性盤定心機構 (a)v 形彈性盤定心機構 (b)

第五柜

夾具的傳動裝置

固定式雙作用活塞式氣瓢 (a) 、固定式雙柞用活塞式氣缸 (b) ，車床用固定式氣缸、氣動用管接頭 (a) 、氣動用管接頭 (b) 、氣動用管接頭 (c) 、手動轉閥。導氣接頭的結構、腳踏式氣閥。

第六柜

專用夾具的設計方法

主軸連接式車具 (a) 、主軸連接式車具 (b) 、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配

第七柜

氣動夾緊實例

氣動夾緊裝置、調速器、氣動卡盤的傳動裝置。活塞式分離傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸。活塞式組合氣缸

第八柜

分度裝置的夾具件

立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構 (a) 、分度對定機構的手動操縱機構 (b) 。分度對定機構的手動操縱機構 (c) 、使用鉆床夾具加工均布小孔

第九柜

典型組合夾具

模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具

第十柜

現代機床夾具發展

按零件相似歸組（ 4 件） 通用可調鉆模、成組車床夾具、快速調整機構（ A ）快速調整機構（ B ）斜楔夾緊機構
