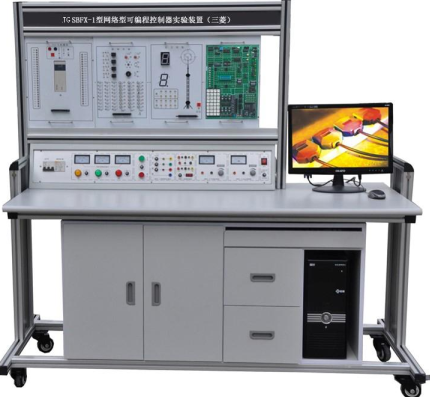

JGFX-1 型網絡型可編程控制器實驗裝置（三菱）
一、概 述 : 網絡型可編程控制器實驗裝置（三菱） PLC 基礎實訓室
網絡型可編程控制器實驗裝置（三菱） PLC 基礎實訓室 , PLC 可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將 PLC 教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。 PLC 可編程實驗系統是根據這一教學要求開發的新一代 PLC 教學產品，產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習 PLC 的編程方法。都具有極大的幫助。是 PLC 教學中的理想工具。
二、特點
1 、裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可。
2 、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3 、 PLC 主機采用三菱 FX3U-48MR ，功能更強大。
4 、增加 FX3U-485BD 通訊模塊。
5 、組態棒圖網絡教學：采用 MCGS 工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
6 、 PLC 主機網絡實驗教學：
該實驗裝置具有 RS 485 通訊模式： 1 ： N 通信，一臺電腦（主站）控制多臺 PLC 主機（從站）進行通信實驗， 2 、 N ： N 通信， PLC 主機與 PLC 主機間實現通信。
7 、實驗室局域網實驗教學，每臺 PLC 實驗裝置均配上電腦（自備或代購），可構成 PLC 實驗室局域網，進行網絡化教學實驗。
三、系統構成
1 、 PLC 可編程控制器實驗臺（演示屏與控制箱構成）
2 、 PLC 可編程控制器實驗演示裝置
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、仿真教學軟件
6 、 PLC 及轉接通訊電纜
7 、電腦或手持編程器（用戶自備或代購）
四、 PLC 可編程控制器實驗臺控制箱技術指標
1 、電源
1.1 電源輸入 : 工作電壓 380V±5%(50Hz) ，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流 380V 工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A 組 : 直流電壓 +5V/3A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B 組 : 直流電壓 24V/2A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C 組 : 低壓直流穩壓電源，電壓 +12V/-12V 輸出，電流 2A 。
D 組 : 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
E 組 : 恒流源，提供 0-20mA 恒流源
F 組 : 單相市電輸出，供用戶自備儀器使用。
五、 PLC 可編程控制器主機掛箱功能、特點
◆ PLC 主機：輸入： 24 點 輸出 24 點 ( 可選擇 )
◆型號：三菱 FX3U-48MR （也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流 24V ，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流 220V ， 50Hz
1 ）功能包括
◆交流電源輸入?yún)^(qū)
◆ PLC 主機 、編程電纜
◆ LED 發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED 數碼管 、蜂鳴器
◆ 直流穩壓電源 5V1A ， 24V2A
◆ PLC 輸入 、輸出端口
2 ） PLC 主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3 ） PLC 主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4 ）實驗臺本身帶有 24V2A 的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
六、實驗桌： 鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
七、 PLC 可編程控制器實驗演示掛箱
該裝置是為了配合 PLC 可編程控制器實驗臺使用而設計的外接演示裝置。它由 LED 發光二極管、大型 LED 數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了 PLC 的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對 PLC 的輸入輸出均采用 24V 電源， 5V 電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一： SB001 交通信號燈 PLC 自動控制
SB002 自動售貨機
SB003 LED 數碼管顯示 PLC 自動控制
SB004 藝術彩燈造型 PLC 控制
功能單元二：
SB005 攪拌器的 PLC 自動控制
SB006 自動成型系統
SB007 加工中心刀具庫選擇控制
SB008 步進電機的 PLC 控制
功能單元三：
SB009 水塔自動供水系統
SB010 郵件自動分揀系統
SB011 自動洗衣機系統
SB012 電鍍系統
功能單元四：
SB013 四層電梯 PLC 自動控制
SB014 基礎實驗
功能單元五：
SB015 模擬電視發射塔
SB016 自動送料裝車
功能單元六：
SB017 電機的自動控制
七、實驗項目
1 ．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．?dāng)?shù)據處理功能實驗
6 ．微分、位操作實驗
7 ．交通信號燈 PLC 自動控制實驗
8 ．?dāng)嚢杵鞯?PLC 自動控制實驗
9 ． LED 數碼官顯示 PLC 自動控制實驗
10 ．四層電梯的 PLC 自動控制實驗
11 ．加工中心刀具庫選擇控制實驗
12 ．藝術彩燈造型的 PLC 控制實驗
13 ．電機的自動控制實驗
14 ．步進電機的 PLC 控制
15 ．模擬電視發射塔實驗實驗
16 ．自動送料裝車系統控制實驗
17 ．自動售貨機實驗
18 ．自動成型實驗
19 ．水塔自動供水控制系統實驗
20 ．郵件自動分揀實驗
21 ．自動洗衣機控制系統模擬實驗
22 ．電鍍過程控制實驗
24 ．三相鼠籠式異步電動機點動和自鎖 PLC 控制 ( 實物 )
25 ．三相鼠籠式異步電動機聯動正反轉 PLC 控制 ( 實物 )
26 ．三相鼠籠式異步電動機帶延時正反轉 PLC 控制 ( 實物 )
27 ．三相鼠籠式異步電動機 Y/△ 轉換起動 PLC 控制 ( 實物 )
28 ． MCGS 組態棒圖實驗教學 , 利用已編輯好組態棒圖 , 對以上任何實驗進行動態跟蹤教學實驗
29. 變頻器功能參數設置與操作
30. 變頻器報警與保護功能
31. 外部端子點動控制
32. 變頻器控制電機正反轉
33. 多段速度選擇變頻調速
34. 變頻器無級調速
35. 基于外部模擬量 ( 電壓 / 電流）控制方式的變頻調速
36. 瞬時停電啟動控制
37.PID 變頻調速控制
38.PLC 控制變頻器外部端子的電機正反轉
39.PLC 控制變頻器外部端子的電機運行時間控制
40. 基于 PLC 數字量控制方式的多段速
41. 基于 PLC 模擬量控制變頻開環調速
42. 基于 PLC 通信方式的變頻器開環調速
43. 基于 PLC 通信方式的速度閉環控制
44. 基于 PLC 模擬量方式的變頻器閉環調速
45. 變頻器恒壓供水系統的模擬
46. 基于觸摸屏控制方式的基本指令編程練習
47. 基于觸摸屏控制方式的 LED 控制
八、網絡型可編程控制器實驗裝置配置清單
名稱 |
型號 |
數量 |
單位 |
備注 |
實驗屏 |
1 |
臺 |
鋁合金 |
|
電源控制箱 |
1 |
臺 |
鋼質噴塑 |
|
實驗桌 |
1 |
張 |
鋁木結構 |
|
PLC 主機 |
FX3U-48MR |
1 |
臺 |
|
學生凳 |
2 |
張 |
塑鋼結構 |
|
通訊模塊 |
FX3U-485BD |
1 |
只 |
|
通訊電纜 |
SC-09 |
1 |
條 |
|
觸摸屏 |
TPC7062TX |
1 |
臺 |
|
變頻器 |
FR-D720S |
1 |
臺 |
|
編程電纜 |
觸摸屏編程電纜 |
1 |
條 |
|
通訊電纜 |
TPC-FXSC09 |
1 |
條 |
|
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） |
功能單元一 |
1 |
塊 |
|
功能單元二 |
1 |
塊 |
||
功能單元三 |
1 |
塊 |
||
功能單元四 |
1 |
塊 |
||
功能單元五 |
1 |
塊 |
||
功能單元六 |
1 |
塊 |
||
交流接觸器實訓掛箱 |
1 |
塊 |
||
三相電機 |
380V/180W |
1 |
臺 |
|
軟件 |
三菱編程軟件及演示程序 |
1 |
套 |
|
組態軟件教育版 |
1 |
套 |
||
說明書 |
實驗指導 |
1 |
冊 |
|
專用導線 |
實驗連接線 50CM 自鎖線 |
50 |
條 |
|
15CM 自鎖線 |
10 |
條 |
||
系統排線 |
1 |
條 |
||
Ф 4 電機安全疊加連線 |
30 |
條 |
。
