JGRDW－26 大容器內水沸騰放熱試驗 臺

•  功能：

通過本試驗觀察水在大容器內沸騰的現象。建立起水泡狀沸騰的感性認識。改變試件的熱負荷，同時測定加熱功率及表面溫度，即可繪制大容器內水泡狀沸騰區的沸騰曲線。同時，根據測得的熱流密度還可以計算出沸騰表面的傳熱系數。

二、配置：

硅整流器、標準電阻、分壓箱、轉換開關、電位差計、電流電壓表、熱電阻、輔助電加熱器、試件本體、玻璃容器、電控箱、循環水箱水泵等。

三、技術參數：

硅整流器前接 220V，50HZ的交流電，通過硅整流器后輸出0～10V，0～100A的直流電，用于加熱試件本體。輔助加熱器采用5KW的電加熱器，直接接上220V，50HZ的交流電進行加熱即可。

Pt100熱電阻，精度為B級，可以控制在±0.5℃的精度范圍內。

對環境的溫度和濕度沒有特殊要求。

　　電源：三相 /380Ｖ

外形尺寸： 800×400×1500（㎜）

重量： 90㎏

工作環境：常溫

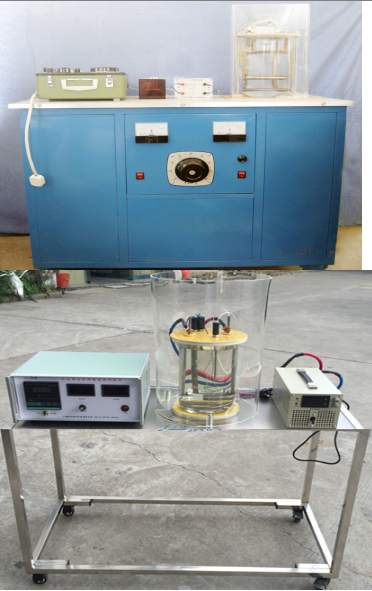

大容器內水沸騰放熱試驗臺
產品型號： JGL － 565

外形尺寸： 1200×600×800mm
工作電壓：  220V   功率： 1500W
主要用途：通過本試驗觀察水在大容器內沸騰的現象。建立起水泡狀沸騰的感性認識。改變試件的熱負荷，同時測定加熱功率及表面溫度，即可繪制大容器內水泡狀沸騰區的沸騰曲線。
主要配置：實驗臺、電源、試件本體、硅整流器、標準電阻、分壓箱、轉換開關、熱電偶熱端、電偶冷端、輔助電加熱器、冷卻管、有機玻璃安全罩

。
