JG

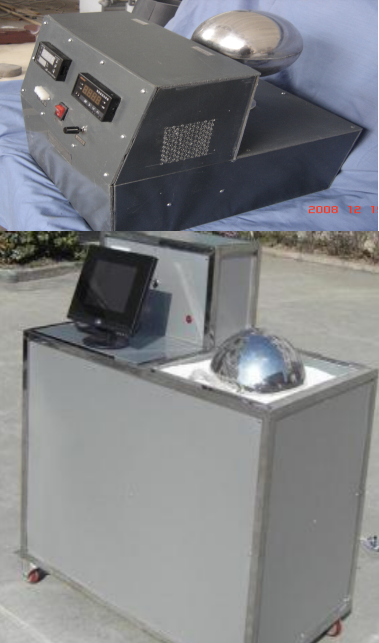

JGRQT —19球體法測定絕熱材料導熱系數實驗臺

一、功能：

本臺應用圓球法測物質的導熱系數，是應用沿球壁半徑方向三向度穩定導熱的基本原理進行對顆粒及粉末狀材料導熱系數的實驗測定，改變加熱器熱量工況，整理實驗數據從而繪制出材料的導熱系數與溫度的關系曲線。

二、配置：

熱源球（ Φ 80 不銹鋼）、保溫球（ Φ 150 不銹鋼）、測溫?zé)犭娕肌⒄{(diào)溫加熱裝置（ 300W ）、球體保溫箱（保溫材料）、數顯測溫儀表、數顯電壓表、數顯電流表等。

三、技術參數：

電壓： 0～30V 電流：0～0.75A 溫度：0～60℃

電源：單相 /220V 功率：300W

外形尺寸： 600×450×450（㎜）

重量： 40㎏

工作環境：常溫

球體法測粒狀材料的導熱系數實驗臺
產品型號： JGL － 558
形尺寸： 1000×500×1200mm
工作電壓： 220V   功率： 200W
主要用途：測量松散顆粒狀材料的導熱系數。
主要配置：移動式不銹鋼實驗臺、球型加熱器、雙層雙冷卻球體、自循環冷卻水箱、 7 寸液晶顯示屏、 DS18B20 溫度測試系統。

1 ; 工作條件

常溫、常壓下運行 , 電源電壓 AC220V

2 ; 實驗?zāi)康?

用于準確測定顆粒狀材料的導熱系數。

3 ; 產品特點

熱源球體加熱器的加熱電源無極控制 , 各溫度點采用進口單線數字溫度傳感器 (DS18B20) 進行采集，所有數據由彩色觸摸式液晶屏同屏顯示。

4 ; 技術參數

1 、   熱源球體直徑： 60mm±0.05mm ，加熱功率  Q100W ；

2 、   內球體內直徑 150mm ；內球體外直徑 200mm ；外恒溫球體內直徑 250mm ；外恒溫球體外直徑 300mm ；

3 、   溫度傳感器 :DS18B20( 美國 DALLAS), 測溫范圍 -55-+127 ，穩定時間 4

4 小時；
4 、   實測發熱盤溫度穩定度： ±0.1±1 。

5 、   測量材料：顆粒狀固體材料 ;

6 、   電流互感器 :SX-10DK v 日本三洋  w o0-10A 。

7 、   彩色觸摸式液晶顯示屏

5

產品規格與附件

1 、主要配置：黃銅球型加熱器、不銹鋼雙層雙水冷恒溫球體、美國進口數字溫度傳感器、專用電源、彩色觸摸式液晶顯示屏、防腐潛水泵、水箱、不銹鋼可移動實驗臺。

1 、   外形尺寸： 500×1000×1450mm

。
