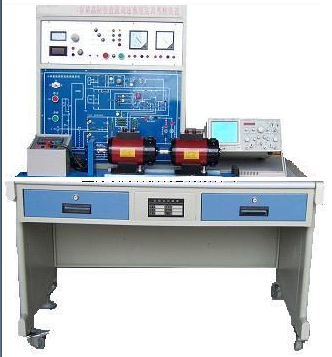

JGXPDM-1帶電流截止負反饋的直流調速系統實訓考核裝置

（采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡）
一 、概述
該裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部頒發的 " 實訓設備行業標準 " ，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中 / 高級實操考核和技能鑒定使用。
該裝置留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。

二、技術性能
1 、輸入電源：單相 (220V+_1 0 ％ 50Hz)
2 、交流電源：單相 AC220V 50Hz
3 、整流輸出電壓： DC 180V
4 、最大輸出電流： DC2A
5 、勵磁電壓： DC180V
6 、調速范圍： D=10
7 、靜差率 S 小于或等于 10%
8 、工作環境溫度范圍 -10 ℃至 +40 ℃ 相對濕度小于 85% （ 25 ℃）海拔小于 4000 米
9 、裝置容量小于 1.5KVA
三 、裝置的基本配置

1． DMO1 電源控制屏

（ 1 ）交流電源：單相～ 220V 電源 ( 具有輸出短路保護 ) 。

（ 2 ）直流電源： 220V /0 ． 5A 直流勵磁電源，為直流發電機提供勵磁電源。

（ 3 ）設有隔離變壓器一只，為人身安全提供了保障，同時也為示波器觀測波形提供了方便。

（ 3 ） 測量式儀表

1)交流電壓表一只：指示輸入相電壓，精度 1.0 級

2)直流電壓表一只：鏡面精密指針式直流電壓表 ( ± 300V ，精度 1.0 級

3)直流電流表一只：帶鏡面精密指針式直流電流表 ( ± 2A ，精度 1.0 級 )

（ 4 ）故障設置箱：可設置不低于 10 個故障點。

（ 5 ）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極 220V 的電源插座。

2． DM02 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，設兩個大抽屜，用于放置工具、存放部件及資料等。并設四個萬向輪和四個固定調節機構，便于移動和固定。
3 ． DQ03-1 固定電機導軌、光碼盤測速系統及智能數顯轉速表
包括高精度光電編碼器，智能數顯轉速表及固定電機導軌等。固定電機導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過 ±5 絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4 ． DQ09 直流并勵電動機（電樞電壓 220V 、勵磁電壓 220V 、額定電流 1.2A 、轉速 1600RPM 、功率： 185W ）
5. DQ07-1 直流發電機 240W ， 220V （制動裝置，模擬負載單元）
6. 功率電阻（ 900 歐 /150W ， 90 歐 /150W ）
7. SB07 實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、本裝置可完成的實訓項目

1．熟悉單結晶體管原理和使用

2．單結晶體管觸發電路的調試與測量
3 ．單閉環有靜差直流調速控制系統操作實訓
4 ．單閉環有靜差（具有電流截止負反饋環節）直流調速控制系統參數的測量
5 ．單閉環有靜差直流調速控制系統故障的檢修
五、示波器（學校自備）

技術參數： Y 軸頻帶寬度： DC~20MHz
Y 軸靈明度： 5mV~5Vdiv
Y 軸測量精度： 5%
Y 軸最大輸出電壓： 400V （ DC+ACpp ）
掃描時間范圍： 0.5uS~0.2S 、 div
擴展 ×10 時，最快為 50nS/div
觸發靈敏度：內觸發小于 1div ，外觸發小于 0.5Vpp
X 軸頻帶寬度： DC~300KHz
外形尺寸： 327×130×377mm
重量： 7.2kg
六、信號發生器（學校自備）
雙通道， 25 MHz 帶寬， 1 mVpp 到 10 Vpp 輸出； 14 位垂直分辨率和 1 uHz 頻率分辨率；
50 種內置連續模式、掃描模式、突發模式和調制模式生成各種實驗室測試所需波形。
3.95 英寸專用 TFT 液晶顯示屏；
內置 200MHz ， 6 位數字頻率計數器。
七、實驗三相變壓器
1. 技術參數：容量 0.5KVA 輸入電壓 380V
2. 輸出電壓 ： 220V
3. 聯接方式 Y/ △任意組合

。
