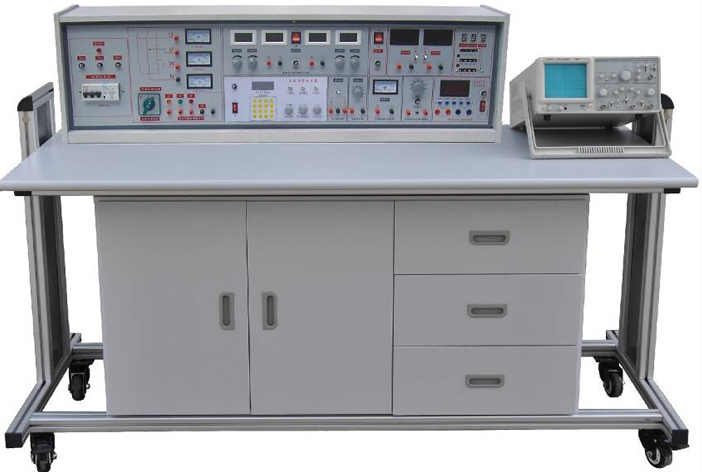

JGBK-535A電工實驗室設備 ( 帶智能型功率表、功率因數表 )
一、產品的特點 :
電工實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍 :
適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能 :
1 、實驗臺構成與性能 :
1.1.電源及參數
1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 單、三相可調交流電源，提供三相 0 ～ 430V 連續可調的交流電源，同時可得至 0 ～ 240V 單相可調電 源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。
B組 : 低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩壓度 <10 － 2 ，負穩壓度 <10 － 2 ，紋波電壓 :<5mV 。
E 組 : 單相交流市電輸出，供用戶自備設備使用。
1.2 功率輸出函數發生器：
1）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
3）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6）頻率計最高測量范圍 100MHz ，自動換檔。
1.3單次脈沖 : 每次可輸出一對正負脈沖。
1.4 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5 七段譯碼器 (WBK-2000 電工實驗室成套設備無此功能 ) ： 3 組七段譯碼器及對應譯碼顯示數碼管。
1.6 外測交直流二用電流表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 1000mA
1.7 外測交直流二用電壓表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 99.9V 。
1.8智能功率、功率因數表：
由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。
2、實驗操作桌 : 雙面飾面板制成，，尺寸 :160×70×80cm ，造型美觀大方 , 中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目 :
（一）構成與配備 ( 以二十四座為例 )
1、實驗操作桌 12 張，一桌二座，操作桌桌面中央設置通用電路插板 ( 尺寸 :35×90cm) ，電路板由 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面 ( 如出需要在桌上放置電動機、焊接等 ) 實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共 12 臺，每張學生實驗操作桌上配置 l 臺。
3 、示教控制臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制 12 臺學生實驗臺的電源。尺寸為 160×70cm 。
電源無線總控制功能：
一）、概 述
“ JGKZ-1 型電源無線總控制臺” 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制?？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點?？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1、該設備以 315MHz 無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
一臺“ SBKZ-1 型電源無線總控制臺”可對單個實驗室的 30 臺（ 60 座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室 30 臺（ 60 座）實驗設備的電源開關無線控制。
配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1、工作電源： AC220V ± 10%/ 50Hz
2、工作環境：溫度 -10 ℃～ 40 ℃ 相對濕度 <85%(25℃)
3、載波頻率： 315MHz
4、控制范圍： >50m
5、控制能力： 60 臺
6、外形尺寸： 294mm × 237mm × 200mm
四）、裝置配置
1、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中“ 1 號臺”～“ 60 號臺”及“全開”和“全關”為電源開關控制鍵，“確認”和“取消”為功能鍵?！?1 號臺”～“ 60 號臺”開關控制鍵分別對應一個實驗室的 60 臺實驗設備，實現單臺控制操作；“全開”和“全關”對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；“確認”和“取消”鍵對開關控制鍵的操作進行確認或取消。
狀態指示模塊：該模塊有“ 1 號臺”～“ 60 號臺”共 60 個指示燈，分別指示該控制臺對應實驗室的 60 臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
發射模塊：載波頻率為 315MHz ，通過配套天線發射總控臺的數字編碼。
4、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多 128 工作臺
5.開關工作臺操作時間顯示
五、設備配置清單（以二十四座為例）
O |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
1 |
教師主控臺 |
套 |
1 |
具有無線控制學生電源功能 |
|
2 |
學生機頭 |
臺 |
12 |
||
3 |
學生桌 |
個 |
12 |
含電工透明創新實驗模塊（詳見清單 ） |
|
4 |
學生桌面板 |
塊 |
12 |
||
5 |
絕緣皮 |
張 |
13 |
||
6 |
凳子 |
張 |
25 |
||
7 |
電動機 |
臺 |
13 |
||
8 |
工具 |
套 |
13 |
||
（ 1 ） |
螺絲刀 |
小十字 |
把 |
13 |
|
（ 2 ） |
螺絲刀 |
大十字 |
把 |
13 |
|
（ 3 ） |
螺絲刀 |
小一字 |
把 |
13 |
|
（ 4 ） |
螺絲刀 |
大一字 |
把 |
13 |
|
（ 5 ） |
剝線鉗 |
把 |
13 |
||
（ 6 ） |
尖觜鉗 |
把 |
13 |
||
（ 7 ） |
萬用表 |
MF-47 |
只 |
13 |
透明創新實驗模塊清單（每臺）
透明創新實驗模塊名稱 |
型 號 / 規 格 |
數 量 |
備 注 |
電 阻 |
0.5Ω |
1 |
1/2W |
電 阻 |
5.1Ω |
1 |
1/2W |
電 阻 |
100Ω |
2 |
1/2W |
電 阻 |
200Ω |
1 |
1/8W |
電 阻 |
300Ω |
1 |
1/8W |
電 阻 |
330Ω |
2 |
1/8W |
電 阻 |
430Ω |
1 |
1/8W |
電 阻 |
510Ω |
1 |
1/8W |
電 阻 |
680Ω |
2 |
1/8W |
電 阻 |
820Ω |
1 |
1/8W |
電 阻 |
1K |
2 |
1/8W |
電 阻 |
1.5K |
1 |
1/8W |
電 阻 |
2K |
2 |
1/8W |
電 阻 |
10K |
1 |
1/8W |
電 阻 |
13K |
1 |
1/8W |
電 阻 |
39K |
2 |
1/8W |
電 阻 |
100K |
1 |
1/8W |
電 位 器 |
470Ω |
1 |
1/2W |
電 位 器 |
1K |
2 |
1/2W |
電 位 器 |
4.7K |
1 |
1/2W |
電 位 器 |
10K |
1 |
1/2W |
電 位 器 |
100K |
1 |
1/2W |
電 位 器 |
470K |
1 |
1/2W |
電解電容 |
47UF |
2 |
16V |
電解電容 |
220UF |
1 |
35V |
電解電容 |
470UF |
1 |
35V |
瓷片電容 |
0.01UF |
1 |
63V |
瓷片電容 |
0.1UF |
1 |
63V |
瓷片電容 |
2UF |
1 |
250V |
三 極 管 |
3DG6 |
2 |
|
二 極 管 |
4007 |
2 |
|
二 極 管 |
2AP9 |
1 |
|
指示燈 ( 信號燈 ) |
6V 0.1A |
1 |
|
開 關 |
4 |
||
變 壓 器 |
220/6V.6V |
1 |
8W |
電 感 |
8Ω |
1 |
|
電 感 ( 鎮流器 ) |
8W |
1 |
|
日光燈管 |
8W |
1 |
|
日光燈座 |
2 |
||
起 動 器 |
1 |
||
燈 泡 |
220V/15W |
12 |
自備 |
燈 座 |
12 |
||
條形磁鐵 |
1 |
||
原副線圈 |
1 |
||
集成運放 |
UA741 |
2 |
|
集 成 座 |
14腳 |
1 |
|
直流電表 |
5MA |
1 |
|
直流電表 |
50MA |
3 |
|
直流電表 |
± 100UA |
1 |
|
直流電表 |
15V |
1 |
|
交流電表 |
500MA |
3 |
|
交流接觸器 |
CJ10﹣ 10A 380V |
5 |
|
按鈕﹣綠 |
LA19﹣ 11 |
4 |
|
按鈕﹣紅 |
LA19﹣ 11 |
2 |
|
三相閘刀 |
HK8﹣ 16/3 |
1 |
|
熱繼電器 |
JRO﹣ 20/3 |
2 |
|
時間繼電器 |
JS7﹣ 2A 380V |
2 |
六、電工實驗項目
1 ．電工測量儀表的使用
2 ．常用元件的識別與檢測
3 ．線性元件與非線性元件的伏安特性
4 ．電源的外特性
5 ．電位值、電壓值的測定
6 ．電流表和電壓表的擴程
7 ．基爾霍夫定律的驗證
8 ．驗證楞次定律
9 ．迭加原理與互易定理的驗證
10 ．戴維南定理與諾頓定理的驗證
11 ．電壓源與電流源的等效變換
12 ．受控源特性的研究
13 ．一階電路實驗
14 ．二階電路的過渡過程
15 ．研究 LC 元件在直流和交流電路中的特性
16 ．負載獲得最大功率的條件
17 ．交流電路參數的測量
18 ．正弦交流電略中 RLC 元件的特性
19 ． RL 及 RC 串聯電路實驗
20 ． RLC 串聯諧振電路
21 ．日光燈電路的連接及功率因數改善
22 ．三相負載的星三角接法
23 ．三相電路及功率的測量
24 ． R-C 選頻網絡研究
25 ．二端口網絡研究
26 ．單相變壓器實驗
27 ．互感電路實驗
28 ．三相異步電動機的使用與起動
29 ．三相電動機繼電接觸控制的基本電路
30 ．三相電動機 Y- △起動控制實驗
31 ．三相電動機的順序控制實驗
32 ．三相電動機能耗制動控制實驗
。
