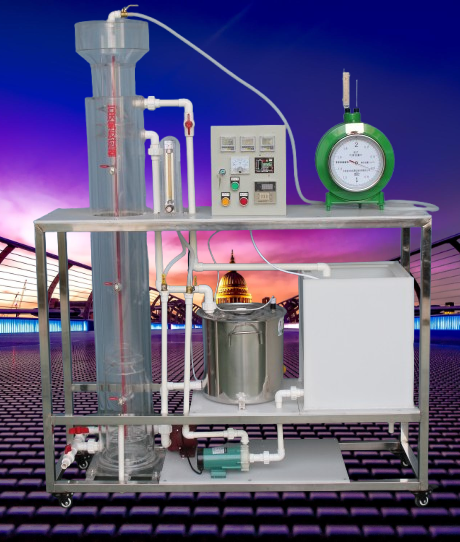

JGTG-2 69 型 IC 厭氧反應器實驗裝置

一、實驗?zāi)康模?

厭氧消化工藝從 1860 年法國工程師 M O ur a S 采用厭氧方法處理經沉淀的固體物質開始 , 已經有 100 多年的歷史。

迄今為止 , 厭氧反應器已發展到第二代內循環 <Int er na l ci rcu lat io n > 厭氧反應器 ( 下稱 IC 反應器 ) 是荷蘭 PA QU E S 公司 80 年代中期研究開發成功的第三代超高效厭氧反應器 , 1 9 86 年以后該公司 , 迅速把該項技術應用于生產中。由于是一項重大的發技術擁有者作了嚴格的保密 , 直到 1994 年 , 才在有關雜志上見到關于 IC 反應器的研究報道川。與 U ASB 等第二代厭氧反應器相比 ,IC 反應器具有以下優點 :

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 2 ～ 4 L/h 、

3 、 圓柱體 外 徑為 Φ 20 0mm× 15 00mm 。

4 、 裝置外形尺寸： 10 00mm× 4 00mm×2 0 00mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 3 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 30 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 IC 厭氧反應器裝置 1 套， 帶夾套保溫、 銅制 取樣口 3 只、 透明有機玻璃材質、壁厚 7 mm ， ? 20 0 × 150 0mm 、 1 、 進水 、 2 、 第一厭氧反應室集氣罩 、 3 、 沼氣提升器 、 4 、 氣液分離器 、 5 、 沼氣導管 、 6 、 回流管 、 7 、 第二厭氧反應室集氣罩 、 8 、 集氣管 、 9 、 沉淀區 、 出水管 等。 附件包括： 不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；

5 、進水計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

6 、 沼氣 流量計 1 臺

7 、 可編程 自動控制 器 1 套、

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目?jī)?nèi)容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

。
