自動控制 Carrousel 氧化溝三溝式氧化溝實驗裝置

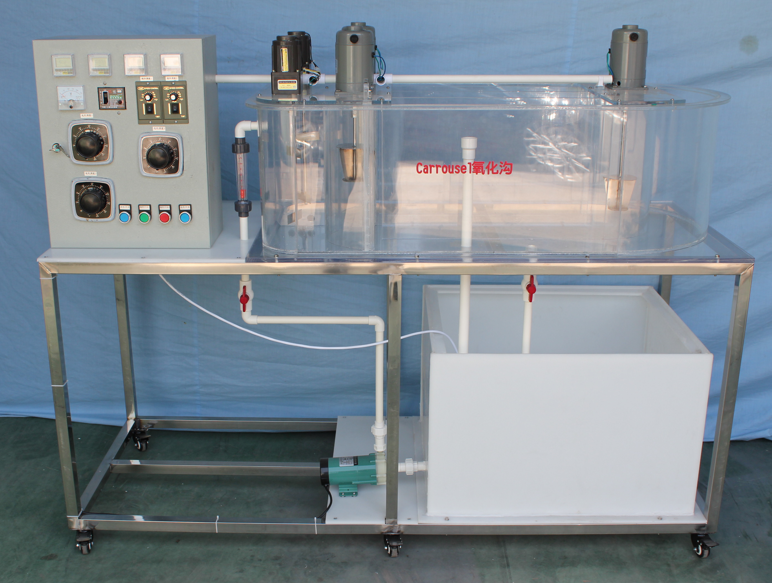

JGTG-264 型 Carrousel 氧化溝 ( 自動控制 )一、實驗?zāi)康模?

卡魯賽爾 (Carrousel) 簡稱循環折流式氧化溝，采用表面 曝氣 機曝氣，如曝氣轉刷、曝氣轉蝶、倒傘曝氣機等。隨著污水處理中對脫氮除磷的要求， carrousel 氧化溝自 1967 年由荷蘭 DHV 公司發明的第一代的普通的 carrousel 氧化溝發展為具有脫氮除磷功能的 carrousel2000 型氧化溝，后又發展為第三代的 carrousel3000 型氧化溝。國內許多污水處理廠使用的情況證明，氧化溝工藝是一種工藝流程簡單、管理方便、投資省、運行費用低、工藝穩定性高的污水處理技術。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40 ℃ 、

2 、處理流量： 10 ～ 15L/h ；

3 、氧化溝體積： 0.15m 3 ；

4 、污泥停留時間為： 3 ～ 5.5h 。

5 、 5 、 裝置 外形尺寸：長 × 寬 × 高 9 00mm×6 5 0mm× 40 0mm

6 、裝置 外形尺寸：長 × 寬 × 高 1 5 00mm× 70 0mm× 13 00mm

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

二、 主要參數及配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 65 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 50 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 Carrousel 氧化溝 1 套、 （含 缺氧池、好氧池、沉淀池 ） 、 透明有機玻璃材質、壁厚 10 mm ， 85 0 × 65 0 × 35 0mm 、帶 曝氣裝置

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 曝氣 電機 5 臺 、 304 不銹鋼 葉輪曝氣 裝置 5 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 5 只）、

7 、 防腐蝕 污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

8 、 流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 可編程 自動控制 器 1 套、

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

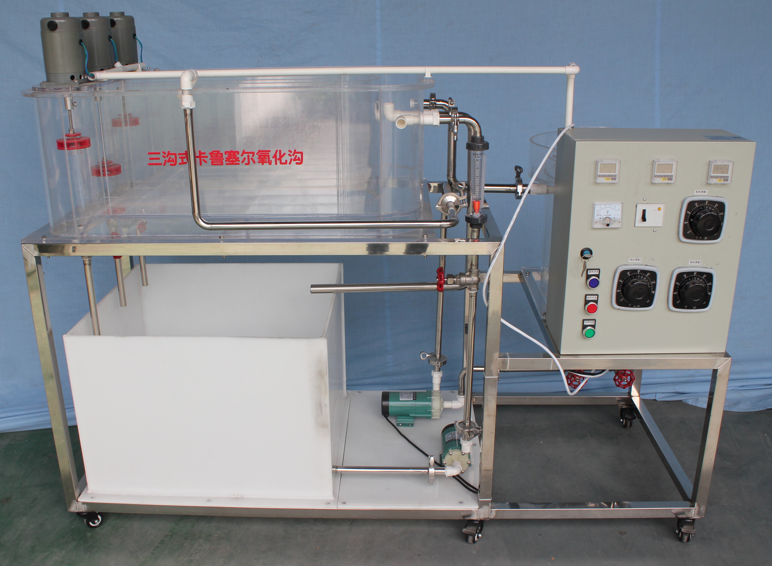

JGTG-265 型三溝式氧化溝 ( 自動控制 ) 單價： 23000 元

1 、基本布置：

T 型氧化溝為三溝交替工作式氧化溝系統，氧化溝前設有一座配水井，來水經過配水井可根據需要進入每條溝內，每條溝之間通過一過水孔相互連通，兩側溝上設有啟閉式可調堰。每座氧化溝分 3 條溝，中溝作曝氣區，兩條側溝根據運行方式作曝氣－沉淀交替使用。 3 條溝都配置一定數量的曝氣轉刷，中溝轉刷少于兩條側溝。 3 根進水管分別接通 3 條溝。剩余污泥從中溝以混合液的形式由泵排出。 T 型氧化溝運行非常靈活，曝氣沉淀均在溝內交替運行，因而既無二沉池，也無需污泥回流系統。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、處理流量： 5 ～ 1 0 L/h ；

3 、氧化溝體積： 0.15m 3 ；

4 、污泥停留時間為： 4 ～ 6.5h h 。

5 、 裝置 外形尺寸：長 × 寬 × 高 8 00mm×6 1 0mm× 33 0mm

6 、裝置 外形尺寸：長 × 寬 × 高 1 2 00mm× 65 0mm×400mm

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 50 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 三溝式氧化溝 1 套 、 透明有機玻璃材質、壁厚 10 mm ， 75 0 × 60 0 × 35 0mm 、帶 曝氣裝置

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 曝氣 電機 2 臺 、 304 不銹鋼 葉輪曝氣 裝置 2 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 2 只）、

7 、 流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 可編程 自動控制 器 1 套、

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
