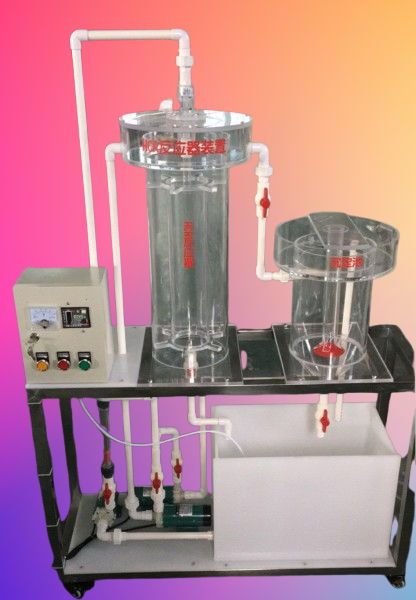

環境工程實驗裝置 JGTG-258 型 HCR廢水反應器處理實驗裝置設備

一、實驗目的：

HCR 反應器呈橢圓形，內置兩端開放的垂直向?qū)Ч?(Draft Tube) ，反應器上端設導入空氣液體的雙相噴嘴 (Tow Phase Nozzle) 。原水和經處理廢水由循環泵送至噴嘴，快速噴出形成射流，流至導管底端與底板碰撞后上升；射流自動將大氣中的空氣源源不斷地吸入反應器內形成微氣泡，導管內液體形成非常強的湍流，將空氣、廢水和微生物理想地混合在一起，使不同相 (phase) 物質間交流達到極大化，促進微氣泡的形成和擴散，加速氧氣向水中的轉移融合，同時將微生物團分成更小的團，增加了活性細菌數微生物團的比表面積。反應器內大部分處理水和微生物的混合液，經過循環泵、噴嘴重新回到反應器內，剩余混合液則被送入沉淀池，分離污泥和水。

通過本實驗希望達到以下目的：

1 、了解 HCR 的內部構造；

2 、掌握 HCR 的啟動方法，顆粒污泥的形成機理；

3 、就某種污水進行動態試驗，以確定工藝參數和處理水的水質。

二、 主要技術指標及參數 ：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10-20 L/h

3 、 回流比： 50%~100% 、 BOD5 去除率 >91% 、 COD 去除率 >95% 、色度去除率 >95% ；

4 、設計進、出水水質范圍：

進水 BOD 5 1000 ～ 2000mg/L 出水 50 ～ 100 mg/L

COD 2000 ～ 4000mg/L 150 ～ 300 mg/L

SS 100 ～ 300mg/L 20 ～ 50 mg/L

pH 6 ～ 9 6 ～ 9

5 、圓柱體直徑為 Φ200mm× 8 00mm 。

6 、 工作電源 220V 、安全保護：具有接地保護、漏電保護、過流保護；功率 750W ；

7 、 裝置外形尺寸： 1100mm×400mm×1500mm 。

三 、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 3 00 × 3 00 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 2 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 3 00 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 HCR 廢水反應器 1 套 、 透明有機玻璃材質、厚度 7 mm ， Φ200mm× 8 00 mm ；

5 、 沉淀池 1 套 、 透明有機玻璃材質、厚度 7 mm ， Φ200mm× 35 0 mm mm ；

6 、 防腐蝕循環 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

7 、防腐蝕 提 水泵 1 臺、 電源： 220 V ，功率 37 0W ，流量 ： 0.5 m 3 /h 、 揚程： 15 （ m ） 、 、

8 、 污泥回流蠕動泵 1 臺 、 流量范圍： 0.008-460mL/min 、

9 、流量測量與調節：進水 流量計 1 只 、 （ LZS-10 、 量程 6 ~ 6 0L/h ）

10 、 實驗臺面（白色 10mm 厚 PP 板）、

111 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

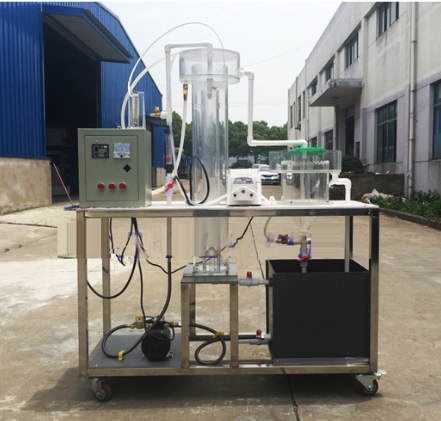

JGH-55-HCR 廢水處理設備

HCR 廢水處理設備 （自動控制）產品描述：

HCR 系統主要包括：集成反應器、兩相噴頭、沉淀池以及配套的管路和水泵等。集成反應器為圓形容器，其外筒兩端被封閉，連接著各種管道。

二、 HCR 廢水處理設備 （自動控制）主要參數：

1 、處理水量： 10 ～ 20L/h 、回流比： 50%~100% 、 4 、 BOD5 去除率 >91% COD 去除率 >95% 色度去除率 >95%
2 、設備外形尺寸： 2600mm×500mm×1500mm （參考）
3 、工作電源 220V   功率 1500W 。
三、設備配置：
1 、設備由加藥箱 1 套
2 、混凝箱 1 套
3 、氣浮池 1 套
4 、接觸氧化池 1 套
5 、二沉池 1 只等組成。
6 、配水箱 2 只
7 、濃縮污泥箱 1 只
8 、射流器 1 只
9 、空壓機 1 臺
10 、風機 1 臺
11 、不銹鋼溶氣罐 1 套
12 、溶氣釋放器 1 套
13 、氣體流量計 1 只
14 、水位表 1 套
15 、刮渣機 1 套
16 、壓力表 1 只
17 、廢水提升泵 1 臺
18 、投藥泵 1 臺
19 、污泥回流泵 1 臺
20 、中間提升泵 1 臺
21 、充氧泵 1 臺
22 、轉子流量計 4 只
23 、氣體轉子流量計 1 只
24 、軟性填料 1 套
25 、彈性立體填料
26 、攪拌設備 1 套
27 、電控箱 1 只
28 、漏電保護開關
29 、按鈕開關
30 、連接管道和球閥
31 、帶移動輪子不銹鋼臺架等

。
