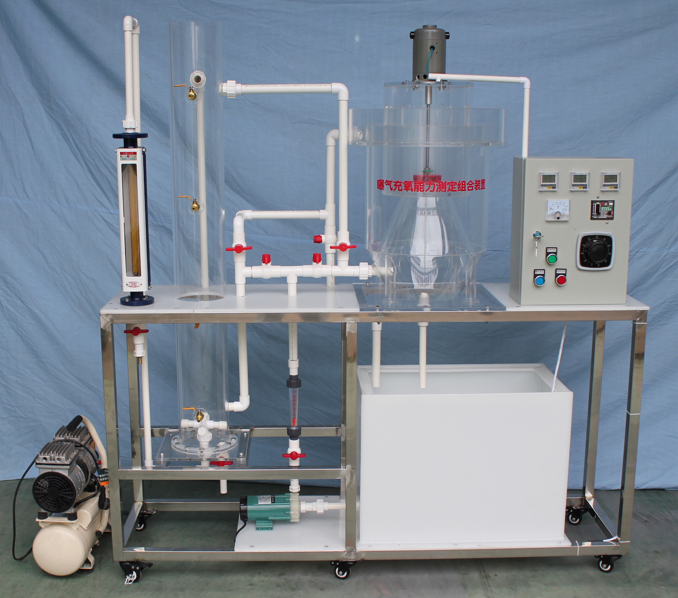

JGTG-29 7 型曝氣充氧能力測定組合裝置實驗設備

一、實驗?zāi)康模?

活性污泥法處理過程中曝氣設備的作用是使空氣、活性污泥和污染物三者充分混合，使活性污泥處于懸浮狀態，促使氧氣從氣相轉移到液相，從液相轉移到活性污泥上，保證微生物有足夠的氧進行物質代謝。由于氧的供應是保證生化處理過程正常進行的主要因素之一，因此，工程設計人員和操作管理人員常需通過實驗測定氧的總傳遞系數 KLa 、評價曝氣設備的供氧能力和動力效率。

通過本實驗希望達到下述目的：

1 掌握測定曝氣設備的氧總傳遞系數和充氧能力的方法；

2 掌握測定修正系數 a 、 b 的方法；

3 了解各種測試方法和數據整理方法的特點。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、處理水量： 50L/h

3 、設計進、出水水質：

進水 BOD 5 15 0 ～ 3 00mg/L 出水 15 ～ 3 0 mg/L

進水 COD 25 0 ～ 5 00mg/L 出水 25 ～ 4 0 mg/L

進水 SS 8 0 ～ 15 0mg/L 出水 10 ～ 15 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、裝置總尺寸： 15 00mm×500mm× 18 00 mm 。

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 90 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 35 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 曝氣充氧桶 1 只、 透明有機玻璃材質、壁厚 8 mm ， ? 35 0 × 45 0mm ； 帶 曝氣葉輪 裝置

3 、 曝氣葉輪及串激電機 1 套、 304 不銹鋼攪拌槳 1 套；（功率 90 W 、轉速 300 0rpm ） 、含 調壓器 1 只、

4 、 曝氣充氧 塔 1 套， 含 曝氣 管 1 套、 銅 球閥取樣口 3 只、 有機玻璃材質、壁厚 8 mm ， ? 20 0 × 200 0mm ；

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

6 、空 氣 壓縮機 1 臺、電源： AC220V 、 功率 ： 550 W 、 最大 氣 量： 36 L/min ， 氣量容積 30L 、

7 、 流量測量與調節：氣體流量 計 1 只 ：量程 40 0~ 40 00L/h ；

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
