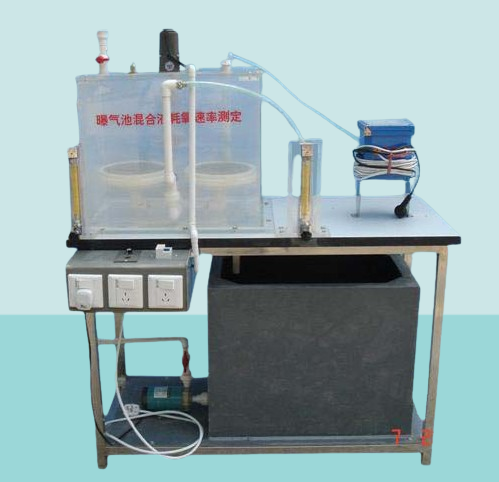

JGTG-282 型曝氣池混合液耗氧速率測定裝置實驗設備
一．實驗?zāi)康模?
混合液耗氧速率的測定，是推求完全混合曝氣池底物降解與需氧量間關系，求其底物降解中用于產生能量的那一部分比值 a′ 和內源呼吸耗氧率 b′ 的重要前提，也可用以判斷污水可生化性，因此該測定方法也是從事科研、設計與運行管理過程技術人員必須掌握的攪基本方法之一。
-
加深理解活性污泥的耗氧速率、耗氧量的概念，以及它們相互之間的關系；
-
掌握測定污泥耗氧效率的方法；
-
測定某處理廠曝氣池混合液的耗氧速率。
二、實驗原理：
污水好氧生物處理中，微生物在對有機物的降解過程中不斷耗氧，在 F/M 、溫度、混合等條件不變的情況下，其耗氧速率不變。根據這一性質，取曝氣池混合液于一密閉容器內，在攪拌情況下，測定混合液溶解氧至隨時間變化關系，直線斜率即為耗氧速率，
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 5 L/h
3 、停留時間： 3 、 4 ～ 8 h
4 、設計進、出水水質范圍：
進水 BOD 5 400 ～ 800mg/L 出水 50 ～ 100 mg/L
進水 COD 600 ～ 1200mg/L 出水 100 ～ 150 mg/L
進水 SS 200 ～ 400mg/L 出水 30 ～ 40 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
5 、 曝氣 反應池： 50 0mm× 35 0mm× 50 0mm 、
6 、 裝置外形尺寸： 9 00mm× 40 0mm×1 3 00mm 、
7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 曝氣混合液 反應 池 1 套， 含 曝氣 管 1 套、 透明有機玻璃材質、壁厚 10 mm ， 45 0 × 35 0 × 50 0mm 、
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
7 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、
8 、 流量測量與調節： 進水 液體流量 計 1 只 ：量程 2-20L/H ，
9 、 流量測量與調節：氣體流量 計 1 只 ：量程 25 0~ 25 00L/h ；
10 、 數 顯 式溶解氧儀 1 臺、 型號 ： ZFDOC-101C 、 技術參數 ： （ 1 ）測量范圍：溶解氧： 0 ～ 25.00mg/L ； 溫度： 0 ～ 60 ℃ ；（ 2 ）測量誤差：溶解氧： ± 0.2mg/LF?S ；溫 度： ±0.5 ℃ （ 3 ）自動溫度補償： 0 ～ 60 ℃ ；（ 4 ）電極殘余信號：＜ 1‰ ；（ 5 ）響應時間（終值 90% ）： 25 ℃ 時＜ 60S ； 35 ℃ 時＜ 30S ；（ 6 ）穩定性：在常壓恒溫下，每星期漂移＜ 2%F?S ；（ 7 ）信號輸出： 0 ～ 10mA( 負載電阻＜ 1.5KΩ) ； 4 ～ 20mA( 負載電阻＜ 750Ω) ； 0 ～ 5VDC 或 0 ～ 10VDC （需預定）； （ 8 ）兩組繼電器控制觸點： 3A 240VAC ， 6A 28VDC 或 120VAC ；（ 9 ）電源： 220VAC±10%,50±1Hz ，功率≤ 3W ； 24VDC ，功率≤ 1W （需預定）； 12VDC ，功率≤ 1W （需預定）；（ 10 ）外型尺寸： 96×96×130mm ；
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
