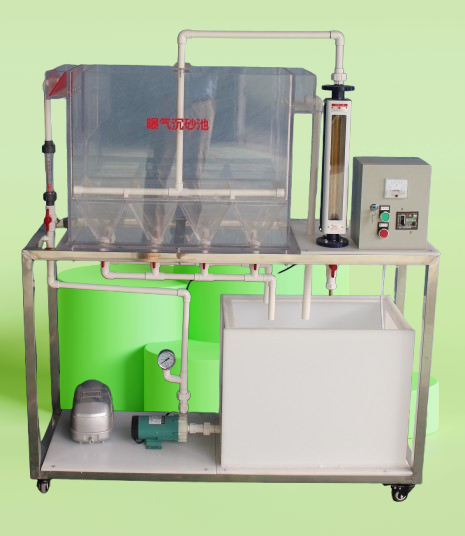

JGTG-372 型曝氣沉砂池實驗裝置

一、適用范圍及原理：

該設備適用于工業廢水及生活污水處理。它用風機微孔曝氣管來充氧。曝氣不僅供應活性污泥需要的氧氣，并可使活性污泥維持在懸浮的狀態，與廢水充分接觸混合。出水帶有活性污泥從池面流入斜坡底沉淀池，經斜坡沉淀后，出水從池面集水槽流出。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 0. 3 ～ 0 . 6 m3/h 、

3 、 水平流速一般?。?0.08 ～ 0.12m/s 、

4 、 含砂廢水在池中停留時間： 5 ～ 10min 、

5 、 曝氣池尺寸： 5 00mm× 35 0mm×600mm 、

6 、 裝置外形尺寸： 9 00mm× 4 00mm×1 4 00mm

7 、 電源 220V 功率 400W 、

三、主要配置 ：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 400 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 曝氣沉砂池 1 套 、 透明有機玻璃材質、壁厚 10 mm ， 5 00 × 35 0 × 6 00mm 、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

7 、 流量測量與調節： 進水 流量 計 1 只 ：量程 10 0~ 10 00L/h ；

8 、 流量測量與調節： 氣體 流量 計 1 只 ：量程 25 0~ 25 00L/h ；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
