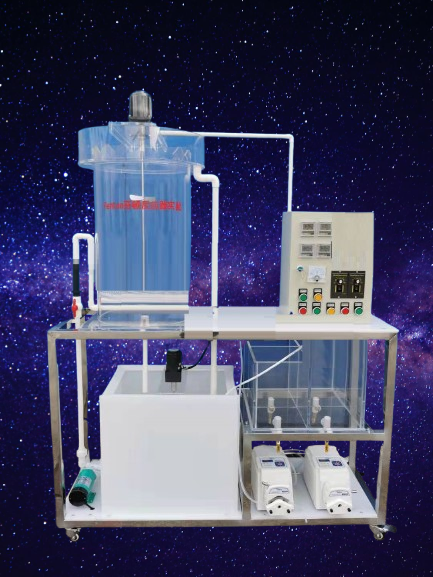

JGTG-22 8 型 芬頓 Fenton 反應器實驗裝置

一、 工藝原理 ：

Fenton 氧化法是一種均相催化氧化法，通過氧化和吸附混凝共同作用對污染物進行降解。氧化作用反應機理如下：

H 2 O 2 + Fe 2+ →Fe 3+ + HO - + HO· Fe 3+ + H 2 O 2 →Fe 2+ + H + + HO 2·

反應中產生的 HO· 是一種氧化能力很強的自由基，反應速度快、氧化效率高，可使有機物的 C-C 鍵斷裂并最終氧化成為 CO 2 和 H 2 O 。

采用 FENTON 氧化，不采取將 COD 通過強氧化劑直接礦化的方式，而只是作為預處理，降低部分 COD ，同時改進廢水的可生化性，因此其費用是一般完全化學氧化的 1/3 ～ 1/2 。

2 、 Fenton 的重要性質

（ 1 ）氧化能力強

（ 2 ）羥基自由基對有機物氧化的選擇性小，一般的有機物都可以氧化

（ 3 ）羥基自由基具有的電負性或親電性。這決定了芬頓在處理含硝基、磺酸基、氯基等電子密度高的有機物的氧化方面具有獨特優勢

（ 4 ）羥基自由基還有加成作用，當有碳碳雙鍵存在時，除非被進攻的分子具有高度活性的碳氫鍵，否則，將發生加成反應。

二、 Fenton 反應器應用范圍 ：

（ 1 ）高難度處理廢水的預處理：如用在石化、農化、化工、制藥、皮革、紡織等高難度廢水預處理工段，大大降低廢水有機物污染，提高廢水的可生化性。

（ 2 ）深度處理，用于出水把關：可用在各類廢水處理設施末端，作為深度處理設施出水把關。

（ 3 ）脫色處理：如用在造紙、印染等廢水末端對出水進行脫色和進一步降低 COD 保證出水達標排放。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 3 0 ～ 5 0L/h 、

3 、 合適的 H2O2 與 Fe2+ 的物質量比： 10~290

4 、 最適的溫度： 20~40 ℃

5 、 最佳 PH ： 2.0~4.0

6 、 合適的反應時間： 90~100min 。

7 、 裝置外形 總 尺寸： 6 00 mm× 4 00mm×1 3 00mm. 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護

四、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 30 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 Fenton 芬頓反應器 1 只、 透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 50 0mm ；

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

7 、流量測量與調節： 轉子流量計 1 只、 （ LZS-15 、 量程 10 ~ 10 0L/h ）

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
