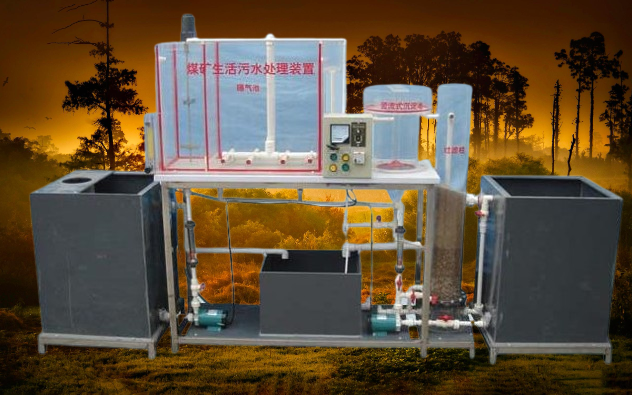

JGTG-220 型煤礦生活污水處理模擬實驗裝置

一、實驗?zāi)康暮驮恚?

該設備是處理生活污水的。它的流程原理如下：污水進入配水箱（又名集水箱）用泵計量抽入 A/O 池，池前段是缺氧池（又名酸化池），污水通過攪拌進行酸化水解，并利用兼氧菌世代短、活性強、易繁殖、生長快的特性，將不易降解的大分子結構的有機物水解成小分子和可溶性化合物，初步降解有機物，同時完成反硝化作用，最終消除氮的污染。

水從底部流入接觸氧化池，池內以生物膜為主，兼有活性污泥的生物處理裝置，通過旋渦泵充氧曝氣，使污水中的有機物與池內生物膜充分接觸。利用好氧菌的吸附、降解功能，將小分子和可溶性化合物進一步降解成二氧化碳和水，然后進入沉淀池，以去除剝落的生物膜和活性污泥。出水又經過濾柱過濾，清水流入清水箱。這些水可作生產回用。

通過 A/O 法工藝實驗，使學生能達到一下目的：

1 、能掌握 A/O 法實驗的基本運轉、操作過程。

2 、加深理解該實驗的原理及技術數據。

3 、熟悉測定技術數據的方法。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h

3 、設計進、出水水質：

進水 BOD5 80 ～ 160mg/L 出水 10 ～ 20 mg/L

進水 CODcy 160 ～ 300mg/L 出水 30 ～ 60 mg/L

進水 SS 80 ～ 160mg/L 出水 10 ～ 20 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、總體尺寸： 1800mm×500mm×1600mm 裝置占地約 1m2

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1000W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×550mm 、帶曝氣裝置、半軟性填料

5 、豎流式沉淀池、透明有機玻璃材質、壁壁厚 8mm ， ? 250×400mm 、

6 、砂濾柱過濾、透明有機玻璃材質、壁厚 6mm ， ? 150×1000mm 、

7 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

8 、防腐蝕反沖洗水泵 1 臺、流量 0.5m3/h 、揚程 15m 、轉速 2900r/min 、功率 0.37KW ；

9 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min 、

10 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

11 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）

12 、實驗臺面（白色 10mm 厚 PP 板）、

13 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

14 、配套 UPVC 連接管道和閥門（中財品牌）。

15 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
