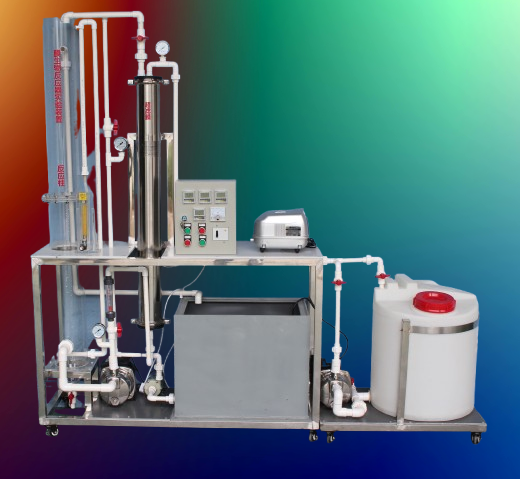

JGTG-323 型 管式膜生物反應器實驗裝置
產品描述：
膜生物反應器污水處理裝置是一體式膜生物反應器的試驗裝置。而膜生物反應器是膜技術污水生物處理技術有機結合產生的污水處理新工藝。其生產和發展是這兩類知識應用和發展的必然結果，膜技術和污水生物處理技術學科交叉、結合、開辟了污水處理技術研究和應用的新領域。
通過本實驗希望達到以下目的：
1 、了解膜生物反應器的構造和工作原理；
2 、掌握膜生物反應器的設計和運作的參數；
3 、測定膜生物反應器處理各種污水的效果；
4 、探索防止膜污染的方法和膜清洗的方法。
二、主要參數：
1 、管式 : 過濾水量： 100 L/h 、
2 、工作壓力： 0.1 ～ 0.3Mpa
3 、反應柱 1 套、 Φ150mm×2000mm
4 、裝置外形尺寸： 1000mm×600mm×2300mm
5 、工作電源 220V
6 、功率 400W 。
三、基本組成：
1 、膜生物反應柱 1 套
2 、配水箱 1 只
3 、進水泵 2 臺
4 、液體流量計 1 只
5 、低噪音充氧泵 1 臺
6 、氣體流量計 1 只
7 、中空纖維膜組件 1 套
8 、隔膜泵 1 臺
9 、出水流量計 1 只
10 、可編程自動控制 1 套
11 、電控箱 1 只
12 、漏電保護開關
13 、按鈕
14 、連接管道和球閥
15 、不銹鋼臺架等。
四、 實驗臺 教學軟件 組成資源： ( 虛擬實訓系統 )
3D 軟件界面并有工具欄項目內容：
1 、 3D 仿真演示軟件與設備使用內容完全一致；
2 、 3D 仿真軟件屏幕大小尺寸可以編程；
3 、整套軟件與設備實驗過程流程動畫。
JGTG-323 型 管 式膜生物反應器實驗裝置
一、實驗?zāi)康模?
膜生物反應器污水處理裝置是一體式膜生物反應器的試驗裝置。而膜生物反應器是膜技術污水生物處理技術有機結合產生的污水處理新工藝。其生產和發展是這兩類知識應用和發展的必然結果，膜技術和污水生物處理技術學科交叉、結合、開辟了污水處理技術研究和應用的新領域。
通過本實驗希望達到以下目的：
1 、了解膜生物反應器的構造和工作原理；
2 、掌握膜生物反應器的設計和運作的參數；
3 、測定膜生物反應器處理各種污水的效果；
4 、探索防止膜污染的方法和膜清洗的方法。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃ 、
2 、膜組件材料：合成樹脂 濾膜公稱孔徑： 0.3μm
3 、過濾水量： 5 0 ～ 10 0L/h 、
4 、工作壓力： 0.1 ～ 0.3Mpa 、
5 、管膜尺寸： Φ1 0 0mm×1 0 00mm 、
6 、裝置外形尺寸： 1000mm×500mm×1800mm
7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 。
8 、處理污水進、出水水質：
注： 用管式膜生物反應器（ MBR ）處理生活污水：
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 35 0 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 35 0 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、 4 、膜生物反應器 1 套、 透明有機玻璃材質、壁厚 7 mm 、 ? 15 0mm× 100 0mm 、 帶 微 孔 曝氣 裝置
5 、 中空纖維超濾 管 式膜 1 只 、 規格 HM90 ； UF4040 ； ? 10 0mm× 100 0mm 、
6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
7 、 304 不銹鋼 提升 水泵 1 臺、 流量 ： 1m3/n) 、 揚程： 15 （ m ） 功率 370 W ；
8 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、
9 、流量測量與調節：進水 流量計 1 只、 （ LZS-15 、 量程 40 ~ 40 0L/h ）
10 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
