JGTG-305 型 二氧化氯消毒發生器裝置實驗設備
一、產品概述：
1 、產品特點、主要用途及使用范圍：
二氧化氯消毒劑發生器是采用化學法工藝，以氯酸鈉和鹽酸為原料制備二氧化氯和氯氣的混合消毒液，可廣泛用于飲用水、游泳池、醫院污水的消毒；工業循環冷卻水殺菌滅藻；工業廢水脫色、除臭或去除還原性污染成分。
2 、規格型號的組成及代表意義：
發生器的規格按設備的每小時有效氯產量（ g/h ）來劃分，例如： 7000 指產品額定每小時最大的有效氯產量為 7000 克。
3 、使用環境及工作條件：
設置場所：室內（通風良好）。
配用水源：管徑和相應水射器配套；水壓： 0.2 ～ 0.3Mpa 。
配用電源： AC 220V 50Hz 。
二、結構特征及工作原理：
1 、總體結構及工作原理：
總體結構：發生器由供料系統、反應系統和控制系統組成；發生器外殼為 PVC 材料。
工作原理：由計量泵將氯酸鈉溶液與鹽酸溶液輸入到反應器中，進行反應，產出以二氧化氯為主、氯氣為輔的消毒氣體，利用計量自身壓力將消毒液送入被消毒水中。
2 、主要部件功能及工作原理：
① 水射器：水射器是根據射流原理而設計的一種抽氣元件，當動力水經過水射器時，其內部產生負壓，外部氣體在壓差作用下被吸入水射器，從而實現吸氣。吸收鹽酸。
② 計量泵：輸送原料及調節流量。
③ 控制器：控制器是二氧化氯發生器的控制核心，它完成了系統的整個自動控制。
三、主要技術指標及參數：
1 、投加量參數：（參考）
處理水 |
飲用水 |
醫院污水 |
游泳池水 |
循環水 |
|
深井水 |
地表水 |
||||
使用量 g/m 3 |
0.5 ～ 1.0 |
1.0 ～ 2.0 |
2.0 ～ 4.0 |
2.0 ～ 5.0 |
1.0 ～ 3.0 |
2 、設備規格：
有效氯產量 g/h |
純氧化率產量 g/h |
配電功率 KW |
管徑 DN |
壓力 MPa |
設備重量 kg |
50 ～ 150 |
17 ～ 33 |
0.05 |
20 |
≥ 0.2 |
80 |
3 、 裝置外形尺： 1400mm×600mm×1600mm 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要參數及配置：

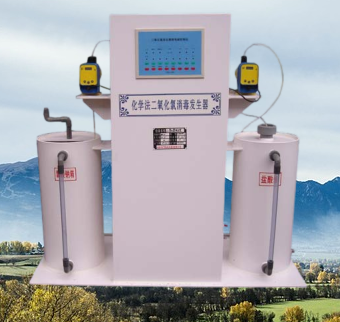

化學法二氧化氯消毒發生器 1 套、防腐蝕水泵 2 臺、氯酸鈉罐 1 只、鹽酸罐 1 只、電路控制 屏 1 塊、 連接管道和球閥、 帶移動輪子 支架等組成。
。
