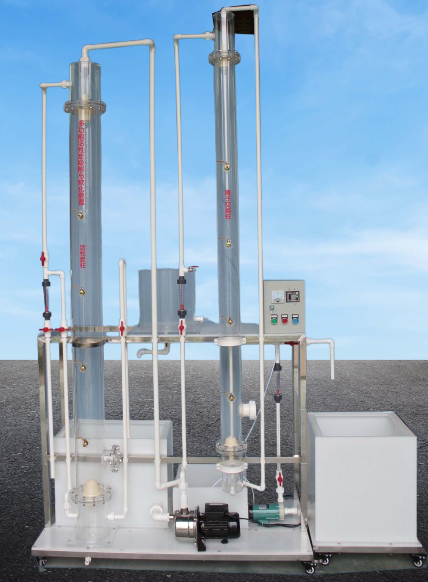

JGTG-243 型 多功能活性炭吸附與軟化實驗裝置

一、實驗原理：

1 、活性炭吸附柱主要去除水中的有機物、膠體硅、微生物、余氯、臭和味及部分重金屬離子。（濾料為優質活性炭）。

主要利用活性炭的活性表面除去水中的游離氯，以避免化學水處理系統中的離子交換樹脂，特別是陽離子交換樹脂受到游離氯的氧化作用。

除去水中的有機物，如腐殖酸等，以減輕有機物對強堿性陰離子交換樹脂的污染。

2 、裝有陽離子交換柱，是去除水中的 Ca 2+ 及 Mg 2+ 離子，這個去除過程叫軟化。如樹脂失效后要用食鹽（ NaCe ）再生。

二、實驗?zāi)康模?

1 、加深對強酸性陽離子交換樹脂交換容量的理解。

2 、加深對鈉離子交換基本理論的理解。

3 、加深認識活性炭吸附理解。

4 、掌握軟化實驗測試方法。

三二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 50 ～ 70L/h 、

3 、 裝置 外形尺寸： 2300mm×500mm ×2100mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 35 0 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 排水槽、聚丙烯鹽液箱 1 只、 白色 PP 板 材質 、厚度 10mm ， 40 0 × 300 × 40 0mm ，底板上安裝有放空閥，

3 、 中間 水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 35 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

4 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 6 W 、轉速 12 0rpm ）、 （含調速器 1 只）

5 、 活性炭吸附柱 1 根：透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 18 00mm ， 含 活性炭層、隔網，

6 、 離子交換柱 1 根：透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 15 00mm ， 含 樹脂 填料 、隔網，

7 、 防腐蝕 磁力 進 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 、

8 、 流量測量與調節：液體流量 2 只 （量程 10 - 10 0L/H ）；

9 、 活性炭 及 樹脂 填料 各 1 套；（填料高度： 5 0 ～ 7 0% 柱高）；

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
