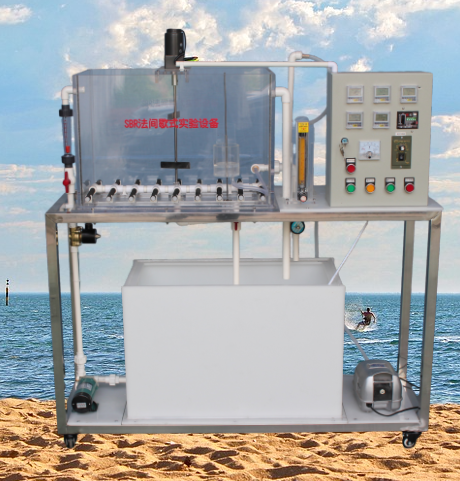

單池自動控制 JGTG-275 型 SBR 法間歇式污水處理實驗裝置

一、實驗目的：

間歇式活性污泥處理系統又稱序批式活性污泥處理系統，英文簡稱 SBR 工藝（ Sequencing Batch Reactor ）。本工藝最主要的特征是集有機污染物降解與混合液沉淀于一體，與連接式活性污泥法相比較，工藝組成簡單，勿需設污泥回流設備，不設二次沉淀池，一般情況下，不產生污泥膨脹現象，在單一的曝氣池內能夠進行脫氮和除磷反應，易于自動控制，處理水水質好。本裝置是 SBR 工藝的教學演示和動態實驗設備。通過本實驗希望達到以下目的：

通過本實驗，希望達到下述目的：

1 、 了解 SBR 法系統的特點；

2 、 加深對 SBR 法工藝及運行過程的認識。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 2 ～ 6 L/h （平均）

3 、 SBR ：停留時間： 4 、 6 ～ 1 3 h

4 、二沉池：停留時間： 4 ～ 1h

5 、按照當?shù)匚鬯當?shù)據為標準：

6 、設計進、出水水質范圍：

進水 BOD 5 400 ～ 800mg/L 出水 50 ～ 100 mg/L

進水 COD 600 ～ 1200mg/L 出水 100 ～ 150 mg/L

進水 SS 200 ～ 400mg/L 出水 30 ～ 40 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

7 、 SBR 反應池： 550mm×350mm×400mm 、

8 、 裝置外形尺寸： 1 0 00mm× 40 0mm×1 4 00mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材 、厚度 10mm ， 50 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材 、厚度 10mm ， 20 0 × 40 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 SBR 法 反應 池 1 套， 含 曝氣 管 1 套、浮動筆水器 1 個、進水電磁閥 1 只、出水電磁閥 1 只、 透明有機玻璃材質、壁厚 10 mm ， 550mm×350mm×400mm 、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

7 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

8 、 流量測量與調節： 進水 液體流量 計 1 只 ：量程 2-20L/H ，

9 、 流量測量與調節：氣體流量 計 1 只 ：量程 25 0~ 25 00L/h ；

10 、 可編程 自動 控制器 1 套、

電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

。
