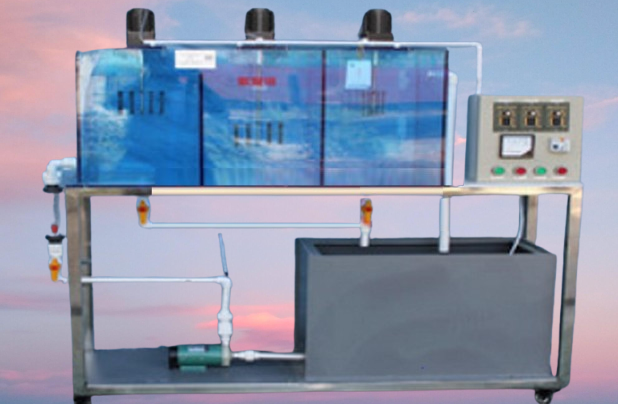

JGTG-239 型 絮凝塔（機械攪拌）實驗裝置

一、實驗?zāi)康模?

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對組成的各個部分的了解；

2 、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 絮凝水量： 0.84L/h

3 、 絮凝時間： 10min

4 、 攪拌漿線速度 0.2 ～ 0.5m/s （可調） 、

5 、 裝置外形總尺寸： 長 × 寬 × 高 =1170mm×300mm×600mm

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 絮凝塔 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 20 0 × 70 0mm ； （含 304 不銹鋼攪拌 器 1 套 ）、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

6 、流量測量與調節： 轉子流量計 1 只、 （ 0. 1 ～ 1 m 3 /h ）

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
