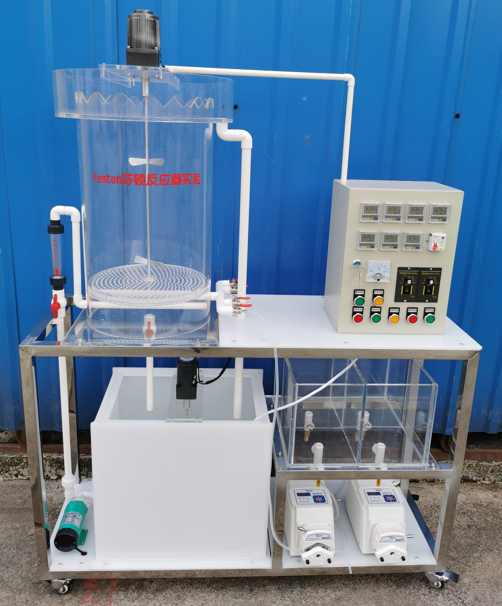

JGTG-248 型 Fenton 芬頓反應器實驗裝置

一、工藝原理：

Fenton 氧化法是一種均相催化氧化法，通過氧化和吸附混凝共同作用對污染物進行降解。氧化作用反應機理如下：

H 2 O 2  + Fe 2+ →Fe 3+  + HO -  + HO·     Fe 3+  + H 2 O 2  →Fe 2+  + H + + HO 2·

反應中產生的 HO· 是一種氧化能力很強的自由基，反應速度快、氧化效率高，可使有機物的 C-C 鍵斷裂并最終氧化成為 CO 2   和 H 2 O 。

采用 FENTON 氧化，不采取將 COD 通過強氧化劑直接礦化的方式，而只是作為預處理，降低部分 COD ，同時改進廢水的可生化性，因此其費用是一般完全化學氧化的 1/3 ～ 1/2 。

2 、 Fenton 的重要性質

（ 1 ）氧化能力強

（ 2 ）羥基自由基對有機物氧化的選擇性小，一般的有機物都可以氧化

（ 3 ）羥基自由基具有的電負性或親電性。這決定了芬頓在處理含硝基、磺酸基、氯基等電子密度高的有機物的氧化方面具有獨特優勢

（ 4 ）羥基自由基還有加成作用，當有碳碳雙鍵存在時，除非被進攻的分子具有高度活性的碳?xì)滏I，否則，將發生加成反應。

二、 Fenton 反應器應用范圍：

（ 1 ）高難度處理廢水的預處理：如用在石化、農化、化工、制藥、皮革、紡織等高難度廢水預處理工段，大大降低廢水有機物污染，提高廢水的可生化性。

（ 2 ）深度處理，用于出水把關：可用在各類廢水處理設施末端，作為深度處理設施出水把關。

（ 3 ）脫色處理：如用在造紙、印染等廢水末端對出水進行脫色和進一步降低 COD 保證出水達標排放。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 30 ～ 50L/h 、

3 、合適的 H2O2 與 Fe2+ 的物質量比： 10~290

4 、最適的溫度： 20~40 ℃

5 、最佳 PH ： 2.0~4.0

6 、合適的反應時間： 90~100min 。

7 、裝置外形總尺寸： 600 mm×400mm×1300mm. 、

8 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 300W ，安全保護：具有接地保護、漏電保護、過流保護

四、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 10mm ， 400×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 10mm ， 300×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）（含調速器 1 只）

4 、 Fenton 芬頓反應器 1 只、透明有機玻璃材質、壁厚 8mm ， ? 300×500mm ；

5 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

6 、 加藥蠕動 泵 4 臺、 流量范圍： 0.008-460mL/min 含 加藥箱 4 只

7 、攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

8 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 10~100L/h ）

9 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

10 、配套 UPVC 連接管道和閥門（中財品牌）。

11 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
