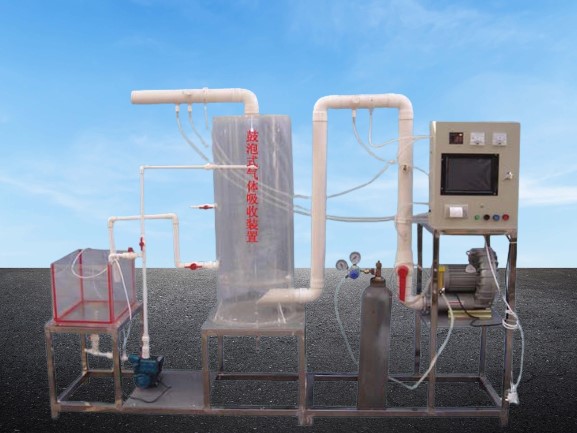

實驗裝置JGTG-552-II 數據采集 鼓泡塔氣體吸收實驗裝置

一、原理，特點：

目前現有的煙氣脫硫系統主要是以石灰石 / 石灰濕法為主， 本設備為 噴射鼓泡煙氣脫硫設備， 噴射鼓泡脫硫反應器由兩部分構成，即噴射起泡部分和反應部分。在噴射起泡部分，液體猛烈地和由氣體噴霧裝置分散到液體里的部分廢氣混合起來。氣泡受到液體的作用而破碎。在大面積氣液界面層里，有效發生二氧化硫清除作用。在反應部分，用于氧化的空氣通過空氣起泡和機械攪拌溶解在液體中，形成化學性質穩定的石膏結晶。由于反應充分，因此，能保證脫硫效率。該工藝與傳統的濕式石灰石 - 石膏法脫硫技術相比，具有首期投資費用和運行成本低，不會有堵塞，較少出現結垢，脫硫效率高的優勢。本實驗裝置用于煙氣脫硫除塵的冷態演示。

二、技術參數和性能：

1 、使用環境溫度： 5 ℃ ～ 40 ℃ 、

2 、處理風量 100~200m 3 /h

3 、鼓泡塔徑： ? 400mm× 高： 1100mm 、

3 、設備壓降 2000~3000Pa

4 、脫硫效率 90% 以上

5 、裝置總外形尺寸：長 2000mm× 寬 500mm× 高 1900mm

6 、 電源 220V 功率 1600W 15 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；

7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

二、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 篩板 氣體吸收塔 1 套：透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器 、
7 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
8 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
9 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ， 含 加藥口 1 套；

10 、 耐酸耐堿水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

11 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、

12 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
13 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、、
14 、 變頻器 1 套：控制風機轉矩調節風量大?。?
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 6 、 ? 110 連接管路及控制球閥
1 7 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
