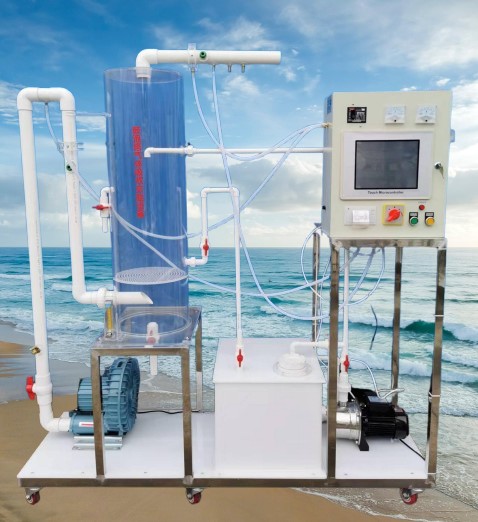

實驗裝置JGTG-513-II 數據采集泡沫除塵器實驗裝置

原理 、用途及特點：

泡沫除塵器是洗滌塔中的一種，在塔內裝有篩板和擋水板。液體由塔上部噴入，含塵氣體由下部進入除塵器，當含塵氣體通過篩板時，氣體中的一部分粉塵在泡沫層中被除去，而另一部分粉塵則被篩板泄露液所捕集。它是通過氣液兩相的充分接觸而達到除塵目的。 該設備與其他設備相比，具有處理能量大，操作方便穩定，整套系統占地面積小，凈化效率高，設備阻力損失小，耗能省等優點。除用于除塵外，還可通過選擇合適的吸收劑而用于氣體的吸收操作過程。

本設備可作為泡沫除塵凈化實驗原理演示裝置。

二、技術指標及參數：

1 、工作 環境溫度： 5℃ ～ 40℃

2 、氣體流量 =50-200m 3 /h ，

3 、液氣比 0.5~1.8L/m 3

4 、 除塵器 塔徑、 250 mm

5 、 除塵器 塔高、 1600 mm

6 、裝置外形尺寸：長 2100mm 寬 500mm 高 2200mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（日本進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 泡沫 除塵器 1 套、 透明有機玻璃材質、壁厚 6 mm 、 含 卸除灰塵裝置；

7 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

8 、 流量測量與調節： 進水 流量 計 1 只 ：量程 6 0~ 60 0L/h ；

9 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

10 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
11 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
12 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
13 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2900r/min ；
14 、 變頻器 1 套：控制風機轉矩調節風量大??；
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
16 、 ? 110 連接管路及控制球閥
17 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
