UASB滲漏液厭氧反應實驗裝置

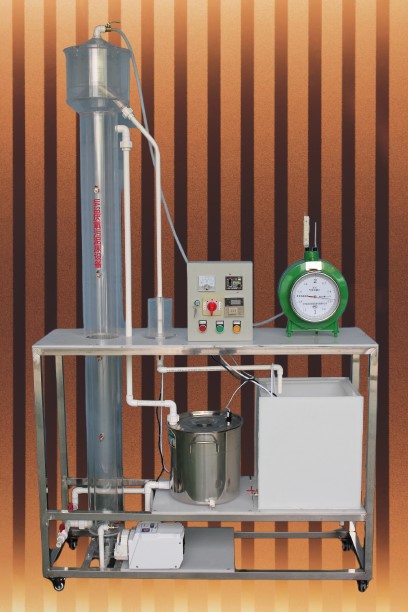

UASB 滲漏液厭氧反應實驗臺設備 JGTG-404 型 UASB 滲漏液厭氧反應實驗裝置

一、實驗?zāi)康模?

滲漏液 厭氧生物處理技術不僅用于有機污泥、高濃度有機廢水，而且還能夠處理低濃度污水，與好氧生物處理技術相比較，厭氧生物處理具有有機物負荷高、污泥產量低、能耗低等一系列明顯的優點。升流式厭氧污泥床 (UASB) 是厭氧生物處理的一種主要構筑物，它集厭氧生物反應與沉淀分離于一體，有機負荷和去除效率高，不需要攪拌設備。本模型是升流式厭氧污泥床的教學實驗設備。通過本實驗希望達到以下目的：

1 、了解 UASB 滲漏液厭氧 的內部構造；

2 、掌握 UASB 滲漏液厭氧 的啟動方法，污泥的形成機理；

3 、就某種污水進行動態試驗，以確定工藝參數和處理水的水質。

二、 技術指標及參數 ：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 2 ～ 5 L/h

3 、設計進、出水水質范圍：

進水 BOD 5 10 00 ～ 20 00mg/L 出水 50 ～ 1 0 0 mg/L

進水 COD 20 00 ～ 4 000mg/L 出水 1 5 0 ～ 3 00 mg/L

進水 SS 100 ～ 300mg/L 出水 2 0 ～ 50 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、圓柱體直徑為 Φ150mm×2000mm 。

5 、裝置外形尺寸： 13 00mm ×45 0mm × 2300mm

6 、電源 220V 單相三線制 功率 8 00W 、

三、主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 30 0 × 3 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 30 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 UASB 厭氧反應器裝置 1 套， 帶夾套保溫、 銅制 取樣口 5 只、 透明有機玻璃材質、壁厚 7 mm ， ? 15 0 × 200 0mm 、 上部為三相分離器 1 組，其上有進水閥、排泥閥、出水閥、氣閥等。 附件包括： 不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；

5 、進水計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

6 、 沼氣 流量計 1 臺

7 、 可編程 自動控制 器 1 套、

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
