粉塵粒徑分布測定實驗裝置

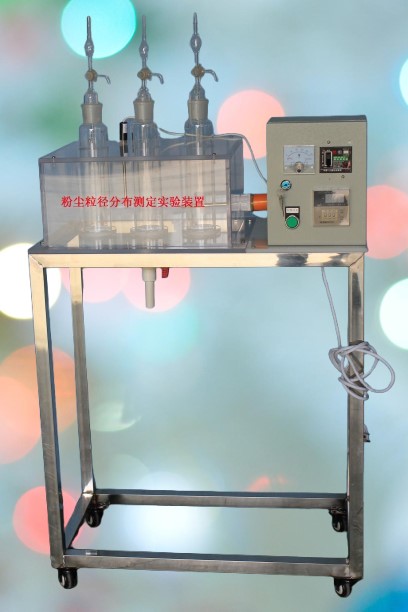

JGTG-523-I 粉塵粒徑分布測定實驗裝置
一、原理、用途及特點:
除塵系統所處理的粉塵均具有一定的粒度分布。粉塵的分散度不同,對人體健康危害的影響程度和適用的除塵機理就不同。對粉塵的粒徑分布進行測定可以為除塵器的設計、選用及除塵機理的研究提供基本的數據。粉塵粒徑分布的測定方法包括有巴柯離心分級測定法,液體重力沉降法(移液管法)和慣性沖擊法等。本裝置系統為液體重力沉降法(移液管法)。
液體重力沉降法是根據不同大小的粒子在重力作用下,在液體中的沉降速度各不相同這一原理而得到的。粒子在液體(或氣體)介質中作等速自然沉降時所具有的速度,稱為沉降速度,其大小可以用斯托克斯公式表示。
二、主要參數:
1 、 可在 2~40μm 自由選擇分為 6 段,
2 、 全部共 8 級。
3 、 裝置外形尺寸: 8 00× 4 00×1 5 00mm
4 、 電源 220V 功率 8 00W 、
5 、根據粉體種類不同,所用的分散液也不同,推薦實驗的粉體采用滑石粉。分散液為六偏磷酸鈉水溶液,濃度為 0.003mol/L 。
三、主要配置:
1 、 沉降瓶 3 只;
2 、 移液管 3 只;
3 、 帶三通活塞的 10mL 容器 3 只;
4 、 稱量瓶 5 只;
5 、 注射器 2 只;
6 、 乳膠皮管 3 根。
7 、 透明有機玻璃制作恒溫水浴 1 套、
8 、 加熱管 1 只、功率 8 00W 、
9 、 數字溫度控制儀 1 臺、
10 、 溫度控制系統 1 套、
11 、 電源控制系統:雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌) 、帶燈自鎖按鈕開關、
1 0 、 不銹鋼框架實驗臺( 3 0 mm × 3 0 mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
四、軟件組成 :
公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。
⑴ 、 3D 軟件界面并有工具欄項目內容: ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致; ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程; ⑷ 、整套軟件與設備實驗過程流程動畫 ;⑸、 帶視頻講解功能 。
。
