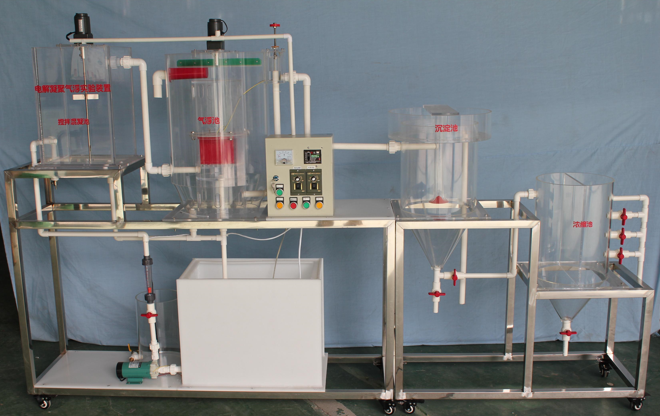

電解凝聚氣浮實驗臺設備 JGTG-154 型電解凝聚氣浮實驗裝置

一、實驗?zāi)康暮驮恚?

本實驗是將正負相間的多組電極安插在廢水中，當通以直流電時，產生電解、顆粒的極化、電泳、氧化還原、電解產物間及廢水間相互作用等。

當采用可溶電極（一般為鋁、鐵）作為陽極電解時，陽極的金屬將溶解出鋁或鐵的陽離子，并與水中的羥基（ OH － ）結合，形成吸附性能很強的鋁、鐵氫氧化物，以吸附凝聚水中的雜質顆粒，而形成絮粒。這種絮粒與陰極上產生的微氣泡（氫氣）粘附，而得以氣浮分離。

二、主要配置：

1 、 有機玻璃氣浮池（電極組） 1 套、 透明有機玻璃材質、厚度 8 mm ，

2 、 電機攪拌混凝池 1 套、 透明有機玻璃材質、厚度 8 mm ，

3 、 有機玻璃豎流式沉淀池 1 套、 透明有機玻璃材質、厚度 8 mm ，

4 、 有機玻璃污泥濃縮池 1 套組成、 透明有機玻璃材質、厚度 8 mm ，

5 、 可調直流穩壓電源： 0~60V 、 0 ～ 5A ，輸出方式：?jiǎn)温?，三位?shù)顯， 、

6 、 陰陽電極板 1 套：陽極 304 不銹鋼板，陰極鋁板（客戶可指定）；

7 、 刮渣調速電機 1 套 、 刮渣機轉速 9rpm ； （含調速器 1 只） 、

8 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

9 、 加藥 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

10 、 帶攪拌裝置加藥罐 1 套（有機玻璃材質）、

11 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

12 、配 原水箱電機攪拌 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 15 W 、轉速 8 0rpm ）、

13 、 流量測量與調節：進水流量計 1 個（ LZS-15 、 6 ～ 60L/h ） 、

14 、 水位調節器 1 套、

15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

16 、 配套 UPVC 連接管道和閥門。

17 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 20 ～ 3 0L/h

3 、設計進、出水水質范圍：

進水： BOD 5 600 ～ 1200mg/L 出水： 50 ～ 100 mg/L

進水： COD 1000 ～ 2000mg/L 出水： 100 ～ 200 mg/L

進水： SS 100 ～ 300mg/L 出水： 20 ～ 50 mg/L

進水： pH 6 ～ 9 出水： 6 ～ 9

4 、總外形尺寸：長 × 寬 × 高 = 25 00mm ×5 00mm × 1700mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 60 0W ，安全保護：具有接地保護、漏電保護、過流保護

。
