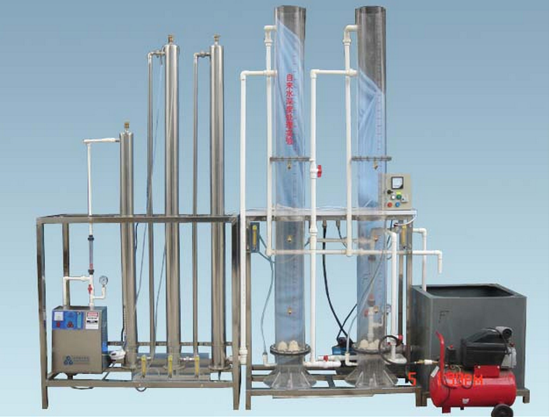

自來水的深度處理實驗臺設備 JGTG-146 型自來水的深度處理實驗裝置

一、實驗目的：

1. 掌握水處理儀器的操作方法；

2. 加深對砂濾、活性炭過濾、精濾和臭氧消毒原理的了解；

3. 掌握 pH 值。電導率和細菌等的測定方法。

二、適用范圍及原理：

城市自來水是國民經濟和人民生活中不可缺少的物質，如何確保自來水的衛生與安全正成為當前的重大課題。尤其是大城市人口稠密，工業生產高度集中。隨著工農業生產的迅速發展和人民生活水平的不斷提高，工農業污水和生活污水大量產生，其中部分未經處理就排入江湖河海，造成水廠原水水質的嚴重污染，給自來水凈化工作帶來困難。凈化后的飲用水中含有一定數量的有機雜質，長期飲用可能給人體健康帶來不良影響。

近年來，市場上推銷小型活性炭吸附過濾器，的確是有一定效果，但時間一長，活性炭吸附飽和了，又沒有及時調換活性炭，結果出來的水反而造成第二次污染，如果冷飲，后果嚴重。為此，國家已重視自來水的深度處理。

本裝置前段是臭氧溶解多段塔。臭氧是一種強氧化劑，用以取代消毒而不會產生三鹵甲烷，而且反應迅速。臭氧能殺死細菌和滅活病毒，還能作為氧化劑用來除鐵、除錳、去除臭味、脫色、滅藻，及分解一些難降解的有機化合物，如農藥、洗滌劑等。

后段是活性炭吸附塔。用顆?；钚蕴块y是物化吸附過程，新鮮的活性炭幾乎能完全去除三鹵甲烷的母體（三鹵甲烷是致癌物質）。

在氧化法中，臭氧－生物活性炭過濾吸附是處理嚴重污染的水源的有效方法，是技術上最有效、經濟上亦可行的處理系統。

三、技術規格要求：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0.3m 3 /h

3 、活性炭濾速： 10m/h

4 、活性炭柱廢水停留時間： 12min 左右

5 、臭氧塔廢水停留時間： 8min 左右

6 、臭氧發生器： 5 克

7 、空壓機： 0.025m 3 /min

8 、設計出水水質達到優質（需進、出水分析）

9 、 設備占地面積： 3 2 00min× 5 00min 、

10 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、、

四、 主要配置：

1 、 吸附塔 3 套、 304 不銹鋼材質、厚度 1.2 mm 、 ? 10 0mm × 200 0mm

2 、 過濾塔 2 套、 透明有機玻璃材質、厚度 6 mm 、 ? 15 0mm × 200 0mm

3 、排水槽 1 只、 白色 PP 材質、厚度 8 mm 、 底板上安裝有放空閥，方便將水排凈；

4 、 臭氧發生器 1 臺， 產氣 5 g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；

5 、 防腐蝕進水泵 1 臺、 流量 0.5m 3 /h 、揚程 15 m 、轉速 2900r/min 、功率 0. 37 KW 。 、

6 、 防腐蝕反沖洗水泵 1 臺、 流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。

7 、 轉子流量計 2 只、 （量程 100 - 100 0L/h ）；

8 、 氣體流量計 3 只、 （量程 30 - 30 0L/h ）；

9 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 3 6L/min ， 氣量容積 8L ） 、

10 、銅制 放氣閥 3 只、

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成



。
