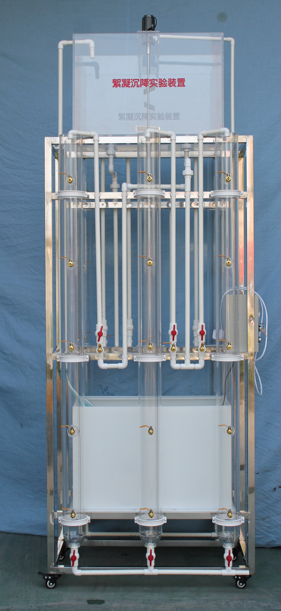

絮凝沉降實驗裝置JGTG-112 型絮凝沉降設備 （ 6 組）
一、實驗?zāi)康模?
絮凝沉淀的特點是顆粒在沉淀過程中其尺寸、質量會隨深度增大而增大，因而沉速也隨深度而增大。絮凝顆粒的沉淀軌跡是一條曲線，但難以用數學方法表達，因此要用實驗室的沉淀分析來確定必要的設計參數。
通過本實驗希望達到下述目的：
1 、了解絮凝沉淀的特點和規律；
2 、掌握絮凝沉淀的實驗方法和實驗數據的整理方法。
二、實驗原理：
絮凝顆粒 A 、 B 在沉淀過程中互相碰撞后形成了新的顆粒 AB ，由于其尺寸增大，故沉速 V ab 明顯大于 A 、 B 二顆粒各自的沉速 V a 和 V b ，并沿著新的軌跡下沉。由于生產性沉淀池中水力特性的影響，實際的絮凝沉淀工程遠比圖 3-1 所示現象復雜。顆粒碰撞時可能有互相阻礙作用，故在絮凝期間，顆粒向下運動的同時也可能向上運動。此外，顆粒到達池底以前還可能因液流的作用被破碎。目前尚無理論公式可用以描述沉淀池中的這一復雜現象，一般是通過沉淀柱中的靜態試驗來確定某一指定時間的懸浮物去除率。將此實驗結果用于生產性沉淀池設計時，為了補償紊流、短流和進出口損失的影響，?？腺M(fèi)爾德（ Eckenfelder ）建議，根據實驗選定的溢流率應除以 1.25-1.75 的系數，停留時間應乘以 1.5-2.0 的系數。
三、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 沉淀柱直徑 : 100mm×1700mm
3 、 裝置外形尺寸： 8 00 mm× 7 00 mm×2500 mm 數量： 6 組 ( 根 ) 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 22 0W ，安全保護：具有接地保護、漏電保護、過流保護； 、
四、 主要配置：
1 、 沉淀柱 6 套（包括標尺）：透明有機玻璃材質、壁厚 6 mm ， Φ100mm×1 7 00mm ，沉淀柱上設溢流管、取樣管、進水及放空管各一個；
2 、 原水箱 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 304 不銹鋼 潛 水泵 1 臺：額定流量 25L/min 、額定揚程 5m 、額定功率 150W ；
5 、 布水管道閥門 6 套（ UPVC 給水管閥）；
6 、 銅制 球 閥 取樣口、 5 只 / 根，共計 30 只；
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

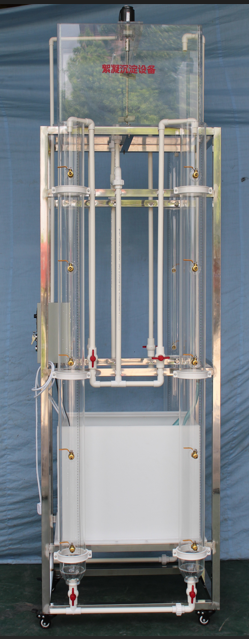

JGTG-113 型 絮凝沉降設備 （ 4 組
一 、實驗?zāi)康模?
絮凝沉淀的特點是顆粒在沉淀過程中其尺寸、質量會隨深度增大而增大，因而沉速也隨深度而增大。絮凝顆粒的沉淀軌跡是一條曲線，但難以用數學方法表達，因此要用實驗室的沉淀分析來確定必要的設計參數。
通過本實驗希望達到下述目的：
1 、了解絮凝沉淀的特點和規律；
2 、掌握絮凝沉淀的實驗方法和實驗數據的整理方法。
二、實驗原理：
絮凝顆粒 A 、 B 在沉淀過程中互相碰撞后形成了新的顆粒 AB ，由于其尺寸增大，故沉速 V ab 明顯大于 A 、 B 二顆粒各自的沉速 V a 和 V b ，并沿著新的軌跡下沉。由于生產性沉淀池中水力特性的影響，實際的絮凝沉淀工程遠比圖 3-1 所示現象復雜。顆粒碰撞時可能有互相阻礙作用，故在絮凝期間，顆粒向下運動的同時也可能向上運動。此外，顆粒到達池底以前還可能因液流的作用被破碎。目前尚無理論公式可用以描述沉淀池中的這一復雜現象，一般是通過沉淀柱中的靜態試驗來確定某一指定時間的懸浮物去除率。將此實驗結果用于生產性沉淀池設計時，為了補償紊流、短流和進出口損失的影響，?？腺M(fèi)爾德（ Eckenfelder ）建議，根據實驗選定的溢流率應除以 1.25-1.75 的系數，停留時間應乘以 1.5-2.0 的系數。
三、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 沉淀柱直徑 : 100mm×1700mm
3 、 裝置外形尺寸： 7 00 mm× 7 00 mm×2500 mm 數量： 4 組 ( 根 ) 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 22 0W ，安全保護：具有接地保護、漏電保護、過流保護； 、
四、 主要配置：
1 、 沉淀柱 4 套（包括標尺）：透明有機玻璃材質、壁厚 6 mm ， Φ100mm×1 7 00mm ，沉淀柱上設溢流管、取樣管、進水及放空管各一個；
2 、 原水箱 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 304 不銹鋼 潛 水泵 1 臺：額定流量 25L/min 、額定揚程 5m 、額定功率 150W ；
5 、 布水管道閥門 6 套（ UPVC 給水管閥）；
6 、 銅制 球 閥 取樣口、 5 只 / 根，共計 20 只；
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
