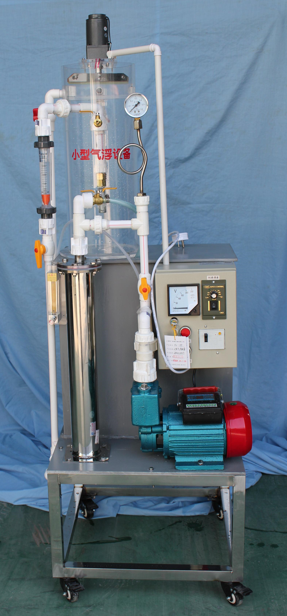

小型氣浮實驗裝置設備 JGTG-105型 小型氣浮設備 ( 無空壓機 )

一、實驗?zāi)康模?

在水污染控制工程中，固液分離是一種很重要的水質凈化單元過程。氣浮法是進行固液分離的一種方法，它常被用來分離密度小于或接近于 “ 1 ” 、難以用重力自然沉降法去除的懸浮顆粒。例如，從天然水中去除藻、細小的膠體雜質，從工業污水中分離短纖維、石油微滴等。有時還用以去除溶解性污染物，如表面活性物質、放射性物質等。

由于懸浮顆粒的性質和濃度、微氣泡的數量和直徑等多種因素都對氣浮效率有影響，因此，氣浮處理系統的設計運行參數常要通過試驗確定。

通過實驗希望達到下述目的：

1 、掌握壓力溶氣氣浮實驗方法和釋氣量測定方法；

2 、了解懸浮顆粒濃度、造作壓力、氣固比、澄清分離效率之間的關系，加深對基本概念的理解。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量 0.1 m 3 / h ，

3 、 處理效率：懸浮物去除率達 95% 以上。

4 、 溶氣系統：溶氣壓力 0. 1 ~0. 3 MPa ，

5 、 氣泡顆粒大小直徑為 20-30μm ，

6 、 含氣體積比 ≥ 3% ，

7 、 釋氣量與飽和值比＞ 0.9 。

8 、 溶氣罐參數為； ?100× 8 00mm 、 304 不銹鋼材質、工作壓力 0. 1 -0. 3 Mpa （可調）、容積 13 L ；

9 、 有機玻璃豎流式氣浮池 ： ? 2 00mm×50 0 mm 、

10 、 裝置外形尺寸： 5 00mm× 5 00mm×1 5 00mm 、

11 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 9 00W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要 配置：

1 、 豎 流式氣浮池：透明有機玻璃材質、壁厚 度 7 mm 、 ? 2 00mm× 50 0mm 、 。

2 、電機刮渣系統裝置 1 套 （功率 1 5W 、轉速 15 0rpm ）、 304 不銹鋼攪拌槳 1 套。 、

3 、 自吸式 高壓水 泵 1 臺：流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。 、

4 、 304 不銹鋼溶氣罐 1 套 、 Φ100× 8 00mm 、工作壓力 0. 1 -0. 3 Mpa （可調）、容積 13 L ；

5 、 銅制溶氣釋放器 1 只、 壓力表 1 只、安全閥 1 只。

6 、 轉子流量計 1 只、 （量程 60 - 60 0L/H ），

7 、 氣體流量 1 個（量程 3 0~ 3 00L/h ）。

8 、銅制 球 閥 取樣口 2 只、

9 、 水箱：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈。

10 、 實驗臺面（ 10mm 厚 PP 白色板）、

1 1 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 PPR 連接管道和閥門。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成



。
