無閥濾池實驗臺JGTG-125型無閥濾池實驗裝置
一、實驗?zāi)康模?
給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
-
通過模型試驗，加深對無閥濾池工作原理及性能的理解；
-
掌握無閥濾池的運轉操作方法。
二、實驗原理：

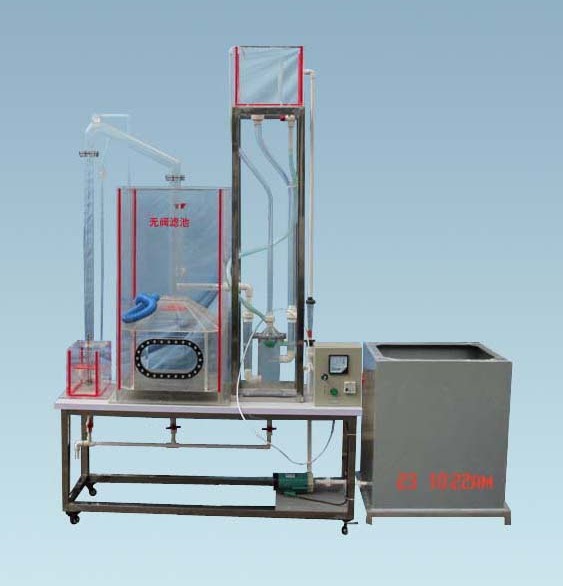

原水由泵經過進水管送至高位水箱，經過氣水分離器進入濾層自上而下的過濾，濾后水從連通渠進入清（沖洗）水箱。水箱充滿后，水從出水箱溢入清水池，無閥濾池的實驗裝置見圖所示。濾池運行中，濾層不斷截留懸浮物，濾層阻力逐漸增加，因而促使虹吸上升管內的水位不斷升高，當水位達到虹吸輔助管管口時，水自該管中落下，并通過抽氣管不斷將虹吸下降管中的空氣帶走，使虹吸管內形成真空，發生虹吸作用。則水箱中的水自下而上的通過濾層，對濾料進行反沖洗。此時濾池仍在進水，反沖洗開始后，進水和沖洗廢水同時經虹吸上升管、虹吸下降管排至排水井排出，當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管。虹吸作用被破壞，濾池反沖洗結束。此后，濾池又進水開始下一周期的運行。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 0.3 ～ 1m 3 /h
3 、過濾濾速： 8 ～ 10m/h
4 、反沖洗強度： 14 ～ 15L/s·m 2
5 、設計進、出水濁度：
6 、進水： 混濁度： 10 o ～ 30o 出水： 1o ～ 4o
7 、 裝置外形尺寸： 1 0 00mm× 5 00mm× 21 00mm
8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 無閥濾池 1 套：透明有機玻璃材質、厚度 10mm ，含池體、進水槽、進水管、虹吸上升管、頂蓋、檔板、濾料層、承托層、配水系統、連通渠、沖洗水箱、出水管、虹吸輔助管、抽氣管、虹吸下降管、水封井、虹吸破壞斗、虹吸破壞管、有機玻璃池 1 只、反沖洗虹吸管 1 套、強制虹吸器 1 套、強制沖洗器 1 套、反沖洗出水井 1 只、反沖洗三角調節器 1 只、進水氣水分流器 1 只、進水高位水箱及自動反沖洗裝置 1 套、進水回氣管 1 根、過濾出水管 1 根；
2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、
5 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 10 0- 10 00L/H ）；
6 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
7 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
8 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
