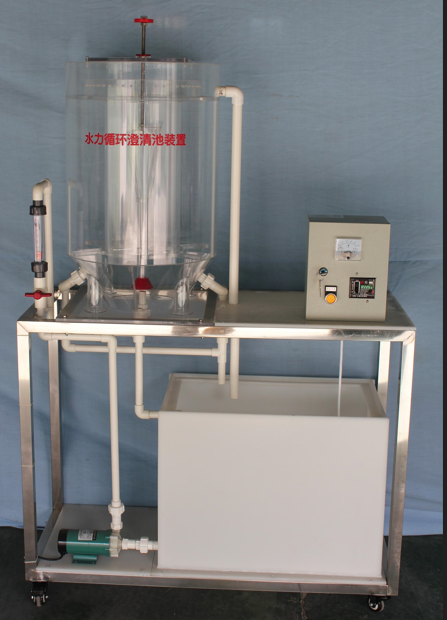

水力循環澄清池實驗臺設備 JGTG-107 型水力循環澄清池裝置

一、實驗?zāi)康模?

給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。

通過本實驗，希望達到下述目的：

1 、通過實驗，進一步了解水力循環澄清池的構造和工作原理；

2 、通過觀察礬花和懸浮層的形成，進一步明確懸浮層的作用和特點；

3 、 熟悉水力循環澄清池運行的操作方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0.13 ～ 0.2 L/h

3 、水在池中停留時間： 1 ～ 1.2h

4 、原水流量：泥渣流量＝ 1 ∶ 3 ～ 4

5 、噴嘴流速： 3 ～ 5m/s

6 、設計進、出水濁度：

進水：濁度 80 o ～ 100o 出水： 10o ～ 20o

進水： pH 值 6 ～ 8 出水： 6 ～ 8 、

7 、 有機玻璃 澄清池 尺寸： ? 4 00mm× 5 00mm 、

8 、 裝置 外形 尺寸： 800mm× 5 00mm×1 5 00mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2 00W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要 配置：

1 、 水力循環澄清池、 透明有機玻璃材質、壁厚 8 mm ， ?400mm×500mm ，包含池體、進水管、噴嘴、喉管、喇叭口、第一反應池、第二反應池、泥渣濃縮室、分離室、集水渠、出水管、排泥管等；

2 、 防腐蝕 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m

3 、 原水箱和清水箱 ：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈。

4 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 6 0- 6 00L/H ）；

5 、 實驗臺面（ 8 mm 厚 PP 白色板）、

6 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 15 0rpm ）、

7 、 防腐蝕 進 水泵 1 臺 ： 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ）

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
