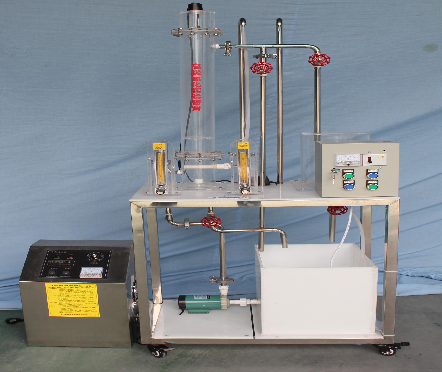

臭氧殺菌分點測定實驗設備 JGTG-150 型臭氧殺菌分點測定UV+O3系統實驗裝置

一、實驗?zāi)康模?

臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處理中可用于除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。紫外線消毒方法殺菌速度快，管理操作方便，不會產生有機氯化合物與氯酚味。

通過本實驗希望達到以下目的：

1 、通過調節臭氧不同的濃度來測定其反應時間及效果等；

2 、通過對一定波長的紫外線來測定其殺菌及去除病毒的能力。

二、實驗裝置工作原理：

本實驗裝置主要由兩部分組成，處理水首先通過臭氧系統，之后流入紫外殺菌器進行殺菌消毒處理。

臭氧比氧氣易溶于水，溶解度為氧的 10 倍， 1%~4% 濃度的臭氧，在水中可溶解 5~20mg/L 。由于臭氧容易分解為氧氣，故不能用瓶裝貯存和運輸，必須在現場用臭氧發生器制備。臭氧消毒的效率高，速度快，幾乎對所有的細菌、病毒、芽孢都是有效的。同時能有效的降解水中殘留有機物、色、味等。 p H 值、溫度對消毒效果影響很小。

紫外線消毒是一種物理消毒法，是一種利用紫外線照射污水進行殺菌消毒的方法。當紫外線波長為 2000 × 10 -10 ~2950 × 10 -10 m 時，有明顯的殺菌作用，波長為 2600 × 10 -10 ~2650 × 10 -10 m 的紫外線殺菌力最強。利用紫外線消毒的水，要求色度低，，含懸浮物低，且水層較淺，否則，光線的透過力與消毒效果回受影響。缺點是：要求預處理程度高，處理水的水層薄。耗電量大，成本高，沒有持續的消毒作用。紫外線消毒一般僅用于特殊情況下的小水量處理廠。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量 6 0 L/h ；

3 、臭氧能去除水中雜質有：除臭殺菌、、除氧化物、除有機雜質。

3 、設計進、出水質范圍：

進水： 濁度 0.5 ° ～ 3 出水： 4.5° ～ 3°

4 、 反應 柱 尺寸： Φ 15 0mm×1300mm （ 1 根 ） 、

5 、 裝置外形總尺寸： 9 00mm×400mm×1 8 00mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要配置：

1 、 UV+O3 反應柱：透明有機玻璃材質、 Φ 15 0mm×1 2 00mm ；底部安裝臭氧曝氣頭，

2 、 臭氧發生器 1 臺， 產氣 5g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；

3 、 紫外線殺菌系統：紫外線中壓汞燈 1 個，紫外燈波長 254nm ；紫外燈整流控制電源 1 套；

4 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

5 、配 原水箱電機攪拌 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 90rpm ）、

6 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ，

7 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

8 、 流量測量與調節：液體流量 計 1 個（量程 10 - 10 0L/H ），臭氧進氣流量 1 個（量程 16~160L/h ）；

9 、 聚炳烯填料球 1 套（填料高度： 60 ～ 70% 柱高）；

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。



。
