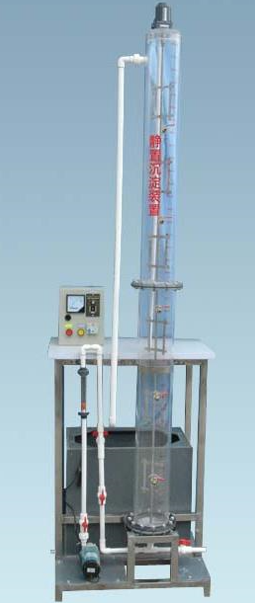

機械反應靜置沉淀柱實驗裝置 JGTG-118 型靜置沉淀柱設備

一、實驗?zāi)康模?

水中懸浮顆粒依靠重力作用，從水中分離出來的過程稱為沉淀，靜置沉淀用以去除低濃度的離散性顆粒如沙礫、鐵屑等。這些雜質顆粒的沉淀性能一般都要通過實驗測定。

本實驗采用測定沉淀性底部不同歷時累計沉淀泥量方法，找出去除率與沉速的關系，希望達到以下目的：

1 、通過實驗掌握克里沉淀的實驗方法；

2 、比較累計靜置沉淀泥量與累計曲線法的共同點；

3 、加深理解沉淀的基本概念和雜質的沉降規律。

二、 主要技術指標及參數 ：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、顆粒的沉速： u ＝ h t 式中： h —— 水的濃 t —— 時間

3 、總的去除率為： n ＝（ 1+p 0 ） + 1 u 0 p ∫ 0 0 u+dh

4 、攪拌功率為 15 瓦，轉速為 20 ～ 80r/min

5 、沉淀柱外形尺寸：直徑 × 高 = Φ 150mm ×15 00mm ，數量 1 根

6 、裝置外形總尺 寸： 7 00mm ×400 mm ×1900 mm

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要參數及配置：

1 、 沉淀柱 內 裝 攪拌器 1 套（包括標尺）：透明有機玻璃材質、壁厚 6 mm ， ? 1 5 0mm×1 5 00mm ，沉淀柱上設溢流管、取樣管、進水及放空管各一個；

2 、 原水箱 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 進 水泵 1 臺： 最大 流量： 16L/min 、 最大 揚程： 2 .4m

5 、 布水管道閥門 1 套（ UPVC 給水管閥）；

6 、 銅制 球 閥 取樣口、 5 只 / 根，

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
