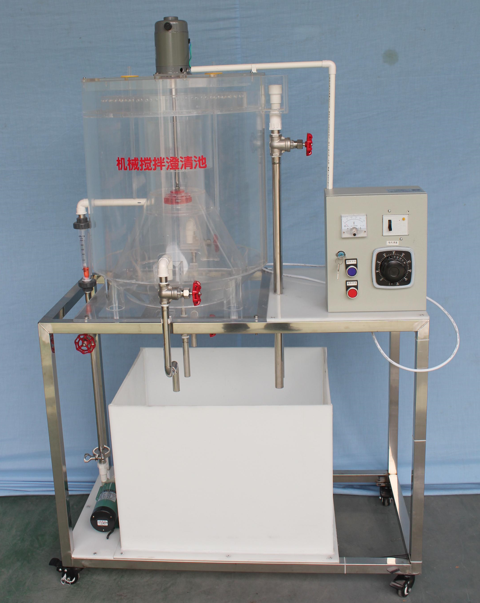

機械加速澄清池實驗臺 JGTG-108 型機械加速澄清池實驗裝置

一、適用范圍及原理：

澄清池是用于混凝處理的一種設備。在澄清池內，可同時完成混合、反應、沉淀分離等過程。其優點是占地面積小、處理效果好、生產效率高、節省藥劑用量；其缺點是對進水水質要求嚴格、設備結構復雜。

澄清池的構造形式很多，從基本原理上可分為兩大類：一類是懸浮泥渣型，有懸浮澄清池、脈沖澄清池；另一類是泥渣循環型，有機械加速澄清池和水力循環加速澄清池。目前常用的是機械加速澄清池。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 0. 3 ～ 0. 5 m3/h 、

3 、 澄清池 尺寸： ? 4 00mm× 5 00mm 、

4 、 分離莖上升流速： 1 ～ 1.2mm/s

5 、進水濁度： 60 ～ 100mg/L

6 、出水濁度： 10 ～ 20mg/L

7 、 裝置外形尺寸： 800 mm×600 mm×1400mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 5 00W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要 配置：

1 、 機械攪拌澄清池 1 套：透明有機玻璃材質、壁厚 8 mm ， ? 400mm×500mm ，包含池體、一次混合反應區、二次混合反應區、清水層、污泥濃縮層、出水堰、電動機等；

2 、 可調速沖激電機 1 臺、調速器 1 臺、葉輪 1 套、提升加速裝置 1 套、污泥斗 1 只、排泥閥 1 只、出水平衡槽 1 套；

3 、 防腐蝕 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m

4 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

5 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 15 0rpm ）、

6 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 6 0- 6 00L/H ）；

7 、 實驗臺面（ 8 mm 厚 PP 白色板）、

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
