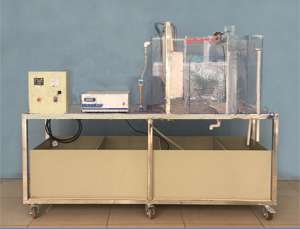

超聲波氣浮實驗臺 JGTG-100型超聲波氣浮實驗裝置

一 、實驗?zāi)康?：

1 、 確定氣浮處理系統的設計運行參數

2 、 深化對加平流式壓溶氣氣浮系統及其各部分的組成，運行過程及其操作和控制要點，溶氣水釋放的表現特征及浮渣的形成的理解。

3 、 加深對懸浮顆粒濃度、操作壓力、氣固比、釋氣量與澄清效果間的關系的理解。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量 50L/h 、

3 、 水力停留時間 0.5 ～ 2h ；

4 、 處理效率：懸浮物去除率達 95% 以上；

5 、 溶氣系統：氣泡顆粒大小直徑為 20-30μm ，含氣體積比≥ 3% ，釋氣量與飽和值比＞ 0.9 ；

6 、裝置外形尺寸：長 × 寬 =1200mm×400mm×1 5 00mm 、

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1000W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要配置：

1 、 氣浮池：透明有機玻璃材質、厚度 10mm ，采用平流式氣浮池，包含絮凝反應室、氣浮反應室、泥水分離室；

2 、 原水箱、溶氣供水箱、浮渣箱和清水箱各 1 個：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

3 、 攪拌電機 1 臺（功率 25W 、轉速 90rpm ）、不銹鋼攪拌槳 1 套；

4 、 進水泵 1 臺（額定流量 1m3/h ，揚程 15m, 功率 370W ）；

5 、 超聲波發生器 1 套， 可調 功率 1-1 5 0 W 、容量 15L

6 、 自吸式氣液混合泵 1 臺，流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 7 5KW ；

7 、 壓力溶氣罐 1 套：溶氣罐：壓力溶氣罐： ?100× 70 0 mm 、 304 不銹鋼材質、工作壓力 0.2-0.5Mpa （可調）、容積 8L

8 、 銅質溶氣釋放器 1 套、壓力表 1 只、安全閥 1 只；

9 、 帶攪拌裝置加藥罐 1 套（有機玻璃材質）、加藥泵 1 臺；

10 、 流量測量與調節：轉子流量計 1 個（量程 10-100L/H ），加藥流量計 1 個（量程 0.25-2.5L/H ），氣體流量 1 個（量程 100~1000L/h ）；

1 1 、 電動刮渣機 1 套：功率 15W 、轉速 9rpm ；

1 2 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 PPR 連接管道和閥門。

14 、 不銹鋼框架實驗臺 （ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
