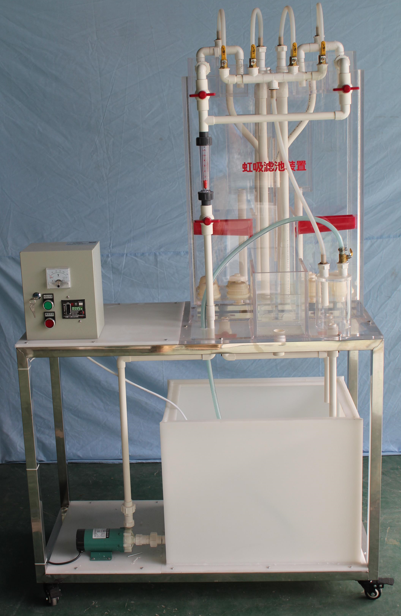

虹吸濾池實驗臺設備 JGTG-126 型虹吸濾池實驗裝置

一、實驗?zāi)康模?

給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。

通過本實驗，希望達到下述目的：

1. 了解并掌握虹吸濾池的組成、操作使用方法；

2. 通過實驗加深對虹吸濾池工作原理的理解。

二、實驗原理：

虹吸濾池是采用真空系統來控制進水虹吸管、排水虹吸管工作，并采用小阻力配水系統的一種濾池。虹吸濾池實驗裝置見圖 3-23 所示。因完全采用虹吸真空原理，省去了各種閥門，只在真空系統中設置小閥門即可完成濾池的全部操作過程。虹吸濾池是由若干個單格濾池構成為一組，濾池底部的清水區和配水系統彼此相同，可以利用其它濾格的濾后水來沖洗本格的濾層。濾池的配水系統是小阻力型，故不須設專用反沖洗水泵。

二、主要技術指標及參數：

1 、環境溫度： 1 ℃ ～ 40 ℃

2 、過濾水量： 0.7 ～ 1.2m3/h 、

3 、設計進水濁度： 10 ～ 20 °

4 、設計出水濁度： 1 ～ 5 °

5 、過濾濾速： 8 ～ 10m/h

6 、沖洗水量（一格）： 3.45m 3 /h （反沖 10min ）

7 、池面積： 0.2×0.32 ＝ 0.064m 2

8 、反沖洗水量： 0.064 m 2 ×15L/s·m 2 ＝ 3.45 m 3 /h

9 、 Q ＝ W·V 0.064m 2 ×8m/h ＝ 0.51m 3 /h×6 ＝ 3 m 3 /h

0.064m 2 ×10m/h ＝ 0.64m 3 /h×6 ＝ 3.84 m 3 /h

10 、 裝置外形尺寸： 80 0 m × 470m ×16 00mm 、

11 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 虹吸濾池：透明有機玻璃材質、厚度 10mm ，包含池體、小阻力配水系統、濾料層、進水虹吸管、進水槽、進水堰、集水槽、出水堰、

2 、 真空泵 1 臺 （ RS-1 型、抽氣速： 25L/min 、 功率 12 0W ) 、沖洗虹吸管、沖洗排水槽、真空系統、沖洗虹吸管等；

3 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

4 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

5 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

6 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 60-600L/H ）

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
