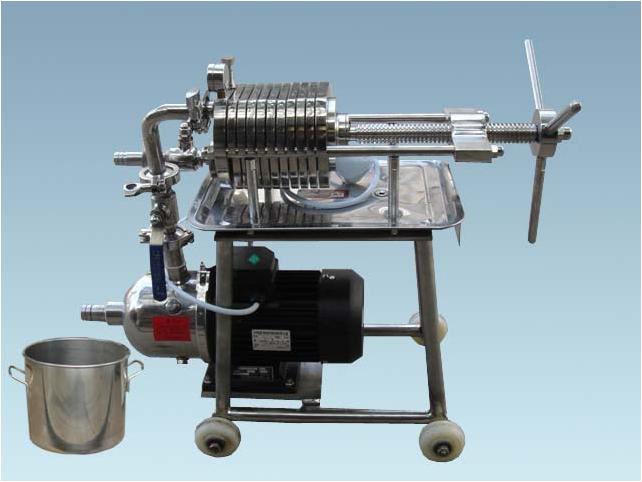

板框式壓濾機實驗裝置 JGTG-153 型不銹鋼板框式壓濾機設備
一、用途目的
304 不銹鋼板框式污泥壓濾機適用于各種懸浮液的固液分離，應用于醫藥、食品、化工、環保、水處理等行業
二、工作原理及結構特點
原理：懸浮液用料泵送入濾機每個密閉的濾室，在壓力作用下，濾液透過濾層及濾布，經濾布出液口排出，濾渣則留在濾框內形成濾餅。
特點：本機采用 1Cr18Ni9Ti 或 316L 優質不銹鋼材料制造，耐腐蝕經久耐用。
結構：本機濾板由于采用了螺紋狀結構，可根據被濾液的不同生產工藝（初濾、半精濾、精濾）要求更換不同濾材（直接選用微孔膜可不經微孔濾膜濾器即能達到無菌過濾目的）。用戶也可根據生產流量大小，相應減少或增加濾框?yàn)V板，使之適應生產需要。
該產品結構新穎、緊湊，造型美觀，操作方便，經久耐用，適用廣泛。
三、規格和技術數據
規格 |
層數 |
過濾壓力 （ Kg/cm 2 ） |
過濾介質 |
水流量 （ T/h ） |
微孔濾膜（ um ） |
||||
? 100 |
10 |
0.5 |
0.8 |
1 ～ 1.5 |
換不同的過濾介質和液體合，流量不一樣，所以生產單位一般選用偏大過濾的壓濾機。
四、 主要參數及配置：
1 、 規格 ?100 、
2 、 層數 10 、
3 、 過濾壓力（ Kg/cm2 ） 0.5 、
4 、 過濾介質（微孔濾膜）（ um ） 0.8 、
5 、 水流量（ T/h ） 1.5 、
6 、 電源三相 380V ，
7 、 電動功率： 0.75KW 、 1.1KW 、
8 、帶移動輪子 不銹鋼臺架等組成。
9 、 整套裝置占地 0.3m2
。
