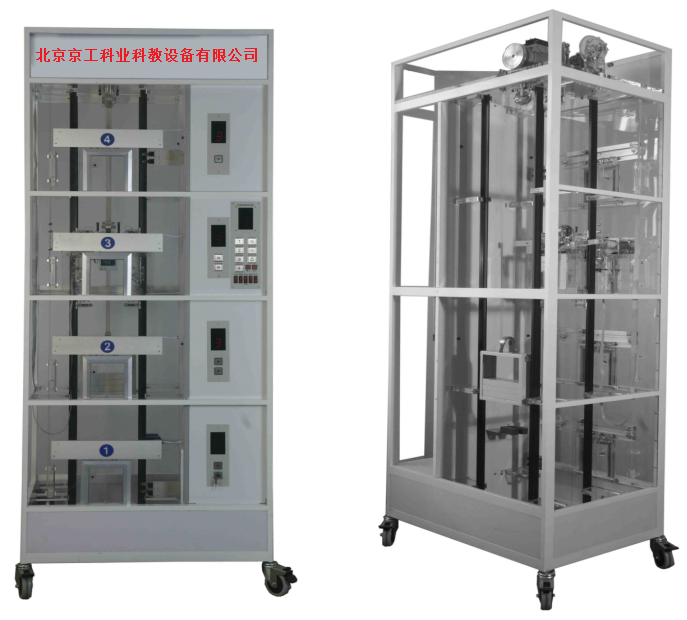

智能串行四層單梯 透明仿真教學電梯簡介 ( 1dt4-NICE 3000new )

為了 配合各大院校、職業技術學院、技師學院、技校、勞動就業培訓中心、質量技術監督局特檢中心、電梯維修物業管理部門 等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計出了 DT系列透明仿真教學電梯。
我公司的 DT系列透明電梯是根據最常見的升降式電梯結構， 采用鋼管焊接一體而成，表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學，電梯主要機構部件均采用透明有機材料制成 (包括：限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架 …… )為了使電梯運行控制更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。

本公司設計的透明限速器，能調整到電梯模型實現限速器觸發安全鉗制動所需要的速度，真實演示電梯安全運行保護功能 （ 電梯模型轎廂運行速度低于實際電梯的速度 20-30 倍）。由于實際電梯無法實現在故障狀態下的超速運行，因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能，讓學生觀察了解安全運行保護機電聯合控制的過程。

電梯的電氣控制系統采用 NICE 3000new 一體機 控制，其硬件結構的組成及功能與實際電梯完全一樣。具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能，性能可靠、運行平穩、操作簡單、能耗低，特別適合于教學。
    此外，透明仿真教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。如：1.群控電梯（統一調度多臺集中并列的電梯）；2 . 并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）；3 . 集選控制電梯；4. 信號控制電梯。

采用變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
   采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過 LED操作面板MDKE 進行現場實際操作調試，對學生學習、了解和掌握 NICE系統 及其應用。
一、電梯的基本結構：

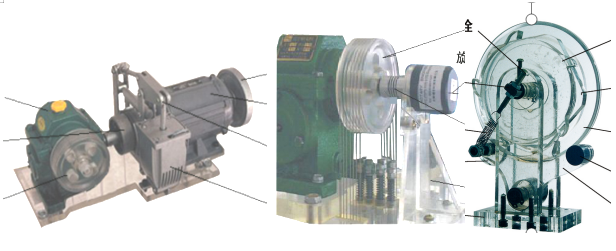

1. 電梯機房部分： 曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。



2. 電梯井道部分： 導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、上 ( 下 ) 強慢開關、上 ( 下 ) 限位開關、上 ( 下 ) 極限開關、隨行電纜、轎廂控制器、緩沖器。

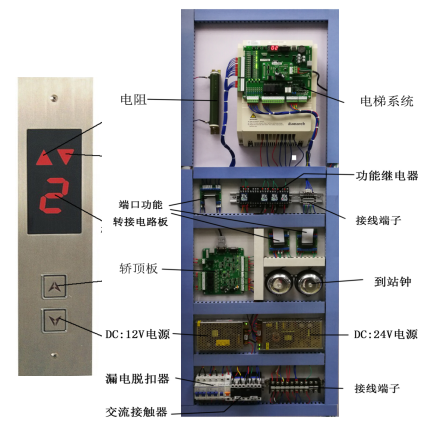

3. 電梯電氣控制部分： 默納克 3000new 、轎內指令板、轎頂板、內（外）呼顯示板、電阻、電源空氣開關（漏電脫扣器）、 DC12V 驅動電源、 DC24V 驅動電源、接線端口電路板、到站鐘、變壓器、接觸器、繼電器、弱電接線端、強電接線端 。

二 、主要技術參數

外形尺寸：長 ×寬×高=900×600×2280 mm
凈重量： 135kg

載重量： 5kg
輸入電壓： 220V
輸入頻率： 50Hz
額定電流： 2.5A
功 率： 0.4KW
曳引機減速比： 1:15

模數： 1.5(蝸輪減速器)
曳引電動機型號： YS-5634W
電壓： 3*220V

功率： 0.18KW
轉速： 1400 rpm
控制方式： NICE 3000new

調速方式：交流變頻調速
電梯平層機構：旋轉編碼器 、平層 感應器
結構形式： 四 層 四 站

三、 電梯的基本功能

•  自動開門

•  自動關門

•  手動開門、關門

•  自動平層

•  外呼梯信號響應

•  內呼梯信號響應

•  安全觸板保護

•  層門聯鎖保護

•  檢修 / 運行 工作狀態

•  慢上、慢下

•  直駛

•  電梯急停

•  照明、風扇

四、電梯的功能

•  超速安全保護系統

•  轎廂、對重用彈簧緩沖裝置

•  門安全觸板保護裝置

•  上、下限位開關

•  廳門自動閉合裝置

•  層門連鎖開關

•  終端極限開關安全保護系統

•  電梯的消防功能

•  司機功能

•  鎖梯功能

•  超滿載功能

•  測試運行功能

•  分時分層服務功能

五、選配功能

•  防搗亂功能

•  雙轎內控制板功能

•  VIP運行功能

•  UCMP功能

•  UPS后備電源方案

•  并聯方案 （ 需要 2臺電梯 ）

•  貫通門功能

•  群控方案 （需要 2臺電梯）

六、電梯配置清單

序號	名 稱	單位	數量	備 注
1	電梯井道	臺	1
2	曳引機 ：含電動機 1 只 、減速機 1 只 、抱閘 1 套 、 聯軸器 1 套、 曳引輪 1 只、 導向輪 1 只	部	1	安裝在電梯架頂部
3	限速器	只	1	安裝在電梯架頂部
4	旋轉編碼器 （含聯軸器）	只	1	安裝在電梯架頂部
5	導軌	條	4	安裝在井道上
6	對重裝置 ( 含重塊 3 個 )	個	1	安裝在井道中
7	綱絲索	根	5	安裝在井道中

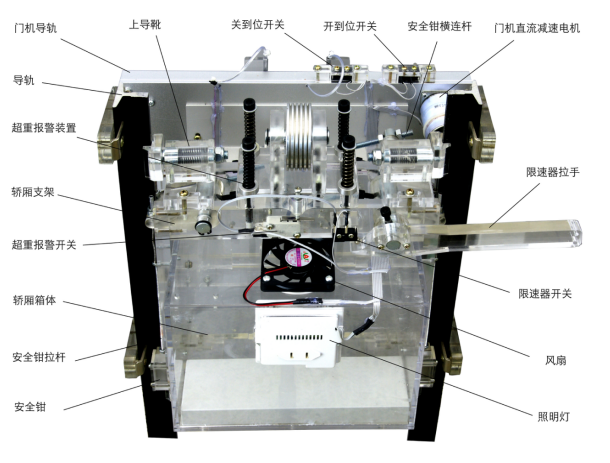

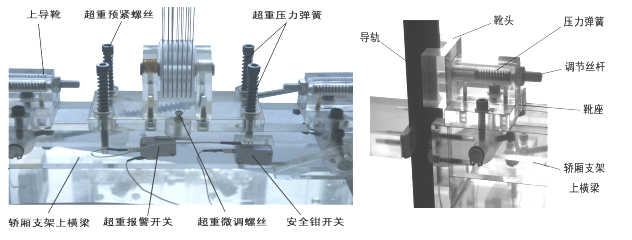

8	轎廂： 12V 風扇 1 只、 220V 照明燈 1 只、 門機裝置 1 套、 安全鉗 2 對、 導靴 4 套、 超載裝置 1 個、 上（下）平層感應器 2 個、配重 1 塊	個	1	安裝在井道中
9	隨行電纜	條	1	安裝在井道中
10	隔磁板	個	4	安裝在井道中
11	上（下） 強慢 開關	只	2	安裝在井道上、下部
12	上（下）限位開關	只	2	安裝在井道上、下部
13	上（下）極限開關	只	2	安裝在井道上、下部

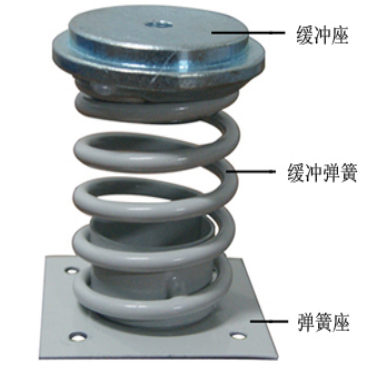

14	彈簧緩沖器	只	2	安裝在電梯底 坑中
15	限速器鋼索張緊裝置（ 含支架 1 個 、斷繩保護開關 1 只 ）	個	1	安裝在電梯底 坑中
16	轎廂內操縱盒	塊	1	安裝在電梯底座 上
17	樓層召喚盒	塊	4	安裝在各樓層底座 上
18	樓層顯示屏	個	5	安裝在各樓層及底座 上
19	層門機構	扇	4	安裝在各樓層外部
20	轎廂指令板	塊	1	安裝在電梯底座 上
21	電阻	只	1	安裝在電氣控制板上
22	默納克 3000new	個	1	安裝在電氣控制板上
23	接線端口電路板	塊	3	安裝在電氣控制板上
24	繼電器（ 24V 3 只、 220V 1 只 ）	只	4	安裝在電氣控制板上
25	弱點接線端	個	6	安裝在電氣控制板上
26	轎頂板	塊	1	安裝在電氣控制板上
27	到站鐘鈴	只	2	安裝在電氣控制板上
28	DC 12V 電源	個	1	安裝在電氣控制板上
29	DC 24 V 電源	個	1	安裝在電氣控制板上
30	漏電脫扣器 （空氣開關）（ 2P 2 只、 1P 2 只 ）	個	4	安裝在電氣控制板上
31	交流接觸器 （線圈電壓 110V ）	個	2	安裝在電氣控制板上
32	強電接線端	個	1	安裝在電氣控制板上
3 3	《 WISH-LTM 六層透明仿真教學電梯產品說明書》 1 本 ； 默納克 3000new 用戶手冊 1 本；默納克手持器 1 個； 內六角扳手 （ M3-M6 ） 1 套 ； 活扳手 150mm 1 只； 十字螺絲刀 Φ3×75 、 Φ6×100 各 1 只 ； 一字螺絲刀 Φ3×75、 Φ6×100 各 1 只 6# 軸用擋圈鉗 1 只；尖嘴鉗 1 只； 502 膠水 1 瓶； 毛巾 1 條； 微動開關 4 只； 常用螺釘若干 ；	套	1	工具包內
