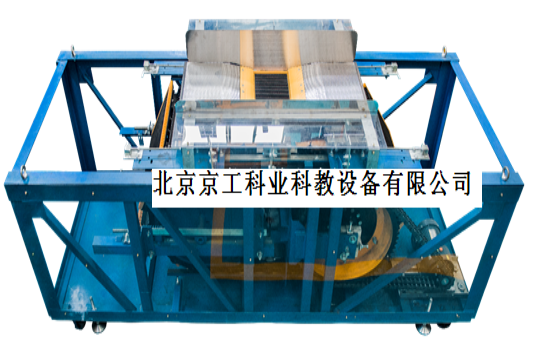

.JG -39DT 自動扶梯梯級拆裝實訓裝置

二、產品概述
本自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
三、產品特點
1. 整體外觀簡潔明了，占地空間小；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
四、技術參數
1. 工作環境：海拔＜1000m；溫度-5 ℃ ～+60 ℃ ；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
五、配置清單

1 鋼結構框架
2 減速機
3 驅動鏈
4 梯級
5 梯級傳動鏈
6 張緊裝置
7 控制柜
8 移動檢修開關
9 移動行燈
10 實訓工具
11 隨機資料

一、配套工具清單

1 卷尺
2 內六角扳手（組套）
3 全拋光梅花開口兩用扳手
4 全拋光梅花開口兩用扳手
5 全拋光梅花開口兩用扳手
6 全拋光梅花開口兩用扳手
7 T型六角扳手
8 開口扳手
9 開口扳手
10 開口扳手
11 一字穿心螺絲批
12 十字穿心螺絲批
13 工具箱
14 尖嘴鉗
15 斜口鉗
16 活扳手
17 鋼板尺
18 隨機文件
19 電氣原理圖

二、實訓項目
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
