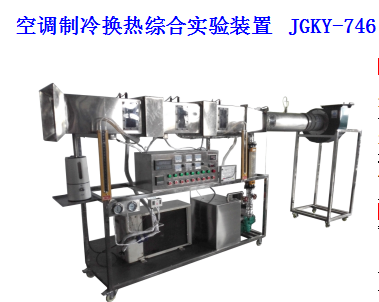

JG•空調制冷換熱綜合實驗裝置 JGKY-746

實驗?zāi)康模?

1 、用于直流空調過程演示。

2 、通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差。

3 、通過實驗測得的風量、壓力、功率等參數，測定制冷壓縮機性能。

4 、通過改變風量、溫度、流量工況、測定換熱器（加熱器、表冷器）性能實驗。

主要配置：

制冷壓縮機組，冷凝器，蒸發器，離心風機，電熱加濕裝置，一次、二次加熱裝置，數顯溫度儀表，壓差計（ ± 100Pa ），超壓保護裝置，壓力表（ -0.1-2.5 Mpa ），轉子流量計，熱電偶，電流表，電壓表，風量測量裝置（笛形管），不銹鋼臺架及控制柜等。

技術參數：

1 、輸入電源：三相 AC380V ± 10% 50Hz ，功率 5.0KW 。

2 、 冷凝器 ，換熱面積 3.0m 2 。 翅片管式 蒸發器為銅管串鋁片。

3 、不銹鋼加熱水箱，容積 60L ，加熱功率 4.0KW 。

4、 循環 熱 水泵 參數 ：流量： 20L/min ，揚程： 12m，功率：120W。流量計范圍40-400L/h。

5、離心風機參數：風量2000 m 3 /h ，風壓 1000 Pa，功率1.5KW。

6 、 1P 制冷壓縮機組， 制冷工質采用 R22。蒸發壓力表量程-0.1-2.5MPa和冷凝壓力表量程-0.1-1.6MPa。

•  實驗風道采用 304不銹鋼材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，

方便拆卸。

•  溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、

流速、功率等實驗全部測量參數，手動風門調節風量。

9、外形尺寸：3500×550×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
