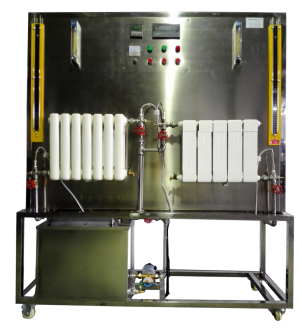

散熱器熱工性能實驗臺 JGKY-744

實驗?zāi)康模?

•  了解低水溫散熱器熱工性能實驗臺的構造。

•  掌握散熱器散熱量的測定原理及方法。

•  測定不同散熱器的傳熱系數，計算并分析散熱器的散熱量與熱媒體流量和溫差的關系。

主要配置：

不同形式合金散熱器，不銹鋼電加熱水箱，流量調節閥門組，轉子流量計，循環熱水泵，水溫控制儀

表， U型壓力計，8路萬能信號變送輸出巡檢儀。

技術參數：

•  輸入電源：單相 AC220V ± 10% 50Hz ，功率 5.0KW 。

2 、 304 不銹鋼加熱水箱：容積 80L ，加熱功率 4.5KW 。

3 、循環 熱 水泵 參數 ： 流量： 20L/min ，揚程： 12m，功率：120W。流量計范圍：16-160L/h。

4、鋼制散熱器換熱面積 3.2m 2 ,銅制散熱器換熱面積2.6 m 2 。

5、 溫度測量：測量系統配置有智能溫度控制儀表（ PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

6、外形尺寸：1200×500×1800mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，配有

數據采集，自動數據分析處理功能的軟件等。

。
