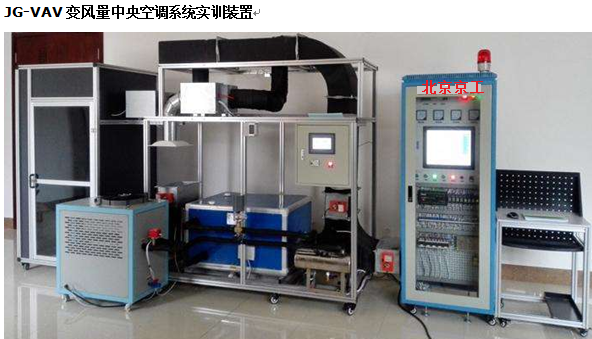

JG-VAV 變風量中央空調系統實訓裝置

一、概述
1 、 VAV 是 Variable Air Volume （變風量系統）的簡稱，在空氣調節系統，為了應對末端負荷的變化，在輸冷 / 熱介質流量不變的情況下，通過改變風量來調整需要冷 / 熱量的輸送以滿足變化的需求。 VAV （變風量空調系統）是一種通過改變送風量來調設計標準、《采暖、通風與空氣調節設計規范》（ GBJ19-87-2003 ）?！锻L(fēng)與空調工程質量檢驗評定標準》（ GBJ304-2002 ）《簡明通風設計手冊》（ GB50194-2002 ）《壓縮機、風機、泵安裝工程施工及驗收規范》（ JBJ29-2002 ）《電氣裝置安裝工程低壓電器施工及驗收規范》（ GB50254-96 ）《大氣污染物綜合排放標準》（ GB16297-1996 ）。《環境空氣質量標準》（ GB3095-1996 ）、《城市區域環境噪聲標準》（ GB3096-93 ）《建筑設計防火規范》（ GB50016-2006 ）、《公共建筑節能設計標準》（ GB50189-2005 ）。
2 、 實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

二、產品特點
1 、具有真實的中央空調系統 (VAV 和風機盤管 + 新風系統 ) 和相應的樓宇自動控制系統、完全真實的工程環境。讓學生進行樓宇暖通監控系統的元件、作用、組成和原理的認識實訓。 通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作 , 并監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控系統的演示操作、點表的認識和 DDC 控制器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2 、采用智能 DDC 控制系統采用自動水流量控制（流量積分調節閥）變頻控制技術，智能變頻控制系統，達到操作方便、節能降噪的目的
3 、 采用智能 DDC 控制系統， LonWorks? 總線專用節點，基于 Neuron? FT-5000 神經元微處理器，配有 Flash 存儲器、網絡收發器和 LonWorks? 總線網絡接口等。預載變風量箱可配置控制程序。
4 、 VAV 應用模式包括：自動模式、加熱模式、制冷模式、 清晨預冷模式、夜間凈化模式和緊急模式。
5 、集成一體化風閥執行器，并具備風量測量功 能；依靠調節風閥來實現制冷或加熱要求，通過 PI 算法調節供 風量在最大與最小風量之間，維持區域溫度在用戶設定。
6 、 采用市場主流變風量（ VAV ）控制技術：變定壓控制原理來控制主管風量，末端控制箱具有獨立的 DDC 控制系統。
7 、設備采用冷熱單風道系統 —— 變風量 —— 供冷 — 熱，配用冷水機機組與實際工程結合，易于學習和掌握知識和進行中央空調系統智能控制系統的設計、調試和運行管理工程技術訓練。

三、產品參數
1 、 box 支管路內風速 6 ～ 8m/s, 干管路內風速 8 ～ 14m/s ； 6 個通用輸入點 (UI),2 個數字輸入點田 (BI),2 個模擬輸出點 (AO),3 個數字輸出點 (BO) 和 4 個可配置的輸出點 (CO) ，可測量風量風閥控制器 4-20MA ，壓差傳感器 4-20MA 。
2 、通風設備設計風量： 通風柜 面風速： 0.3 ～ 0.8 m/s ，單臺通風柜設計風量 1500m3/h ，
3 、換氣次數：換氣數： 8 ～ 12 次 / 小時
4 、工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
5 、裝置容量：＜ 4.8kVA
6 、外形尺寸： 4000mm×1000mm×2000mm
7 、制冷劑類型： R22
8 、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9 、電壓：輸入電源： 3800V±10% 50Hz

四、通風柜技術參數
變風量系統（ VAV ）通風系統
1 、采用直接風速測量控制系統，能夠快速有效的保證通風柜面風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風柜控制系統使用熱型風速傳感器對面風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2 、風壓傳感器檢測到面風速變化時，控制器發出信號給執行器，通過改變變風量閥門開度來使面風速回到設定值，要求系統響應時間小于 3 秒；通風柜的風速傳感器實時監測真實的面風速，當面風速不在設定范圍內時，經 15 秒延時后監控器發出聲光報警；
4 、監控器有最大風量和最小風量功能，當發生緊急情況時可以按下最大風量按鈕，排風閥門完全打開，當希望通風柜以小風量運行時（例如晚上）可以按下最小風量按鈕，通風柜以小風量運行；
5 、風柜上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使面風速設定值為正常值的 70% ，用來減少氣體排放以節能，（當通風柜內有高危險性物質時不建議使用）。
6 、系統采用變靜壓傳感自動變頻控制，靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成 0-10v 的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7 、每臺通風柜安裝一個風量調節閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥，
8 、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
9. 控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖
主控制柜配置表如下：

。
