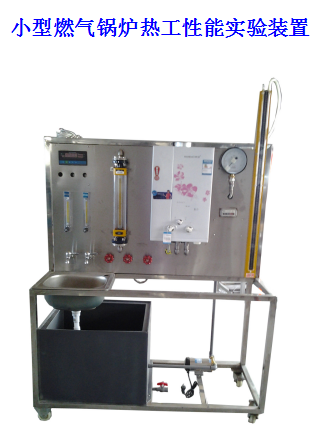

JG•小型燃?xì)忮仩t熱工性能實驗裝置 JGKY-742

實驗?zāi)康模?

•  了解燃?xì)忮仩t的工作原理。

•  測試小型燃?xì)忮仩t的熱效率、熱流量等熱工性能。

主要配置：

12Kw 小型燃?xì)忮仩t 、板 式換熱器 、 循環水泵 、 熱電偶測溫；干式 燃?xì)?流量計 、 U 型壓力計 、 壓力表 、

轉子流量計 、 萬能輸入 8 點巡檢儀 、不銹鋼臺架等 。

可配套 熱值儀、煙氣分析等分析儀 （用戶自備）。

技術參數：

•  輸入電源：單相 AC220V ± 10% 50Hz ，功率 400W 。

•  12Kw 小型燃?xì)忮仩t ，容積 8L 。

•  循環 水泵 參數： 流量： 3 0L/min ，揚程： 15m，功率：370W。

•  干 式 燃?xì)?流量計精度 2.5% ，額定流量 4m 3 /h  ； ±3000Pa U 型壓力計；  0.4 級 精密 壓力表 量程 0-0.25 MPa ；

40-400L/h 轉子流量計 。

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。 萬能輸入 8 點巡檢儀檢測顯示溫度 。

6、外形尺寸：1800×500×1800mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

。
