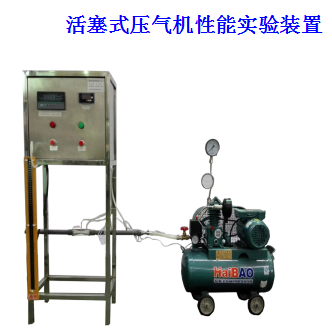

活塞式壓氣機性能實驗裝置 JGKY-753

實驗?zāi)康模?

1. 了解活塞式壓氣機的工作原理和構造。

2. 根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。

主要配置：

單缸活塞式壓縮機，電動機 0.75KW ，電動機支撐裝置，稱重傳感器測量電動機力矩，數顯電動機轉速表，文丘里流量計及差壓傳感器，缸體壓力表，罐體壓力表，各點溫度由 PT100 鉑電阻測試，電動機的轉速用變頻器調節，數顯 8 路萬能信號輸入巡檢儀測量顯示電動機扭矩 g 、電動機轉速 n/h 、缸體壓力和罐體壓力 Pa 、出口流量 m 3 /h 、各點溫度 ℃。

技術參數：

•  輸入電源：單相 AC220V ± 10% 50Hz ，功率 750W 。

•  單缸活塞式壓縮機：功率 750W ，排氣量 36 L/min ，工作壓力 0.7MPa 。

•  文丘里流量計配 差壓傳感器測量流量：量程 0—1000Pa，精度0.5級。

•  溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、流速、轉

速等實驗全部測量參數，。

5、外形尺寸：1500×500×1500mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II型增加帶標準信號流量采集傳感器1套， 缸體 壓力傳感器 1套， 罐體壓力 傳感器 1套， 變頻

器調電機轉速， 帶標準信號的萬能信號輸入巡檢儀，配有數據采集，自動數據分析處理功能的軟件等。

。
