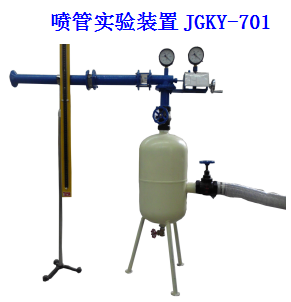

噴管實驗裝置 JGKY-701

實驗?zāi)康模?

•  加深對噴管臨界狀態的理解。

•  鞏固和驗證氣流在噴管中流動的基本理論

•  了解氣流在噴管流動中的壓力、流量的變化規律及測試方法 .

主要配置：

噴管本體，支架，有機玻璃漸縮噴管、有機玻璃漸縮漸擴噴管，穩壓罐，真空壓力表 2 個 ，孔板流量計， U 型差壓計， 調節閥門，真空泵 ( 用戶自備 ) ，測壓探針，探針位移裝置，刻度 標尺，進口集流器， 不銹鋼臺架等。

技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率5.5KW。

2、壓力測量采用-0.1-0MPa精密真空表,精度0.4級。流量測量采用低雷諾數錐形孔板流量計，喉徑

φ20mm。

3、 噴 針 直徑 φ 4±0.2mm 。 穩壓罐：直徑 φ 400mm，進氣口徑Φ 63mm,出 氣口徑 Φ 57mm。

4、外形尺寸： 2000 × 500 × 1000mm ， 外形為不銹鋼支架。

5、用戶自配儀器，真空泵：抽氣速率：54L/s，極限真空：1.33帕，速率：385r/min，功率：5.5KW。

數字 II 型增加流量傳感器，壓力傳感器，位移傳感器，電氣控制配電箱，計算機數據處理軟件等。

。
