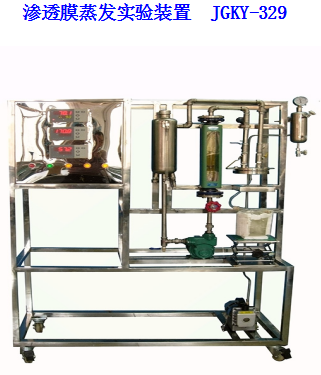

滲透膜蒸發實驗裝置

詳情:



JG滲透膜蒸發實驗裝置 JGKY-329

技術指標

說 明



裝置功能

1 、理解滲透蒸發的分離原理。

2 、掌握滲透蒸發分離乙醇水的操作方法。

3 、研究影響滲透蒸發分離性能的主要因素及其影響規律。

主要配置

原料罐、加熱棒、溫度儀表、轉子流量計、料泵、放液閥、壓力計、溫度傳感器、膜組件、取樣瓶、冷井、真空表、緩沖罐、真空泵 、 不銹鋼支架、不銹鋼控制屏

公用設施

水:裝置需冷卻水,自帶和自來水管相連的接口。

電:電壓AC 22 0V,功率 3.0 KW,標準 單 相 三 線制。每個實驗室需配置1~2個接地點(安全地及信號地)。

實驗體系:乙醇 - 水體系

技術參數

1 、膜指標:直徑 × 長度 : Φ 1.3 × 500mm ,根數: 300 ;截留分子量: 10 萬單位;最大流量: 200ml/min ; 乙醇膜滲透通量: 大于 80 g/ ( m 2 · h ) 。

2 、 原料罐:φ 100 × 260mm , 304 不銹鋼 材質 。

3 、電加熱棒 600W , 304 不銹鋼材質。

4 、 溫度傳感器 PT 100 熱電阻,智能數顯溫度控制儀及顯示儀。

5 、緩沖罐; φ 89 × 200mm , 304 不銹鋼 材質 。

6 、冷井儲槽φ 120 × 150mm (帶保溫), 304 不銹鋼材質 。

7 、循環進料泵:防腐泵,流量 12L/min ,揚程 10m ,功率 90W ,不銹鋼材質。

8 、真空泵:旋片式真空泵 抽氣速率 : ≥ 2L/s 轉速 : 2800r/min ,功率 : 370 W 。

9 、流量計采用 LZB-1 5 ( 1 6 -1 6 0 ) L/ h 。

1 0 、各項電路指示、操作均在控制屏面板進行。

1 1 、框架為 304 不銹鋼,結構緊湊,外形美觀,流程簡單,操作方便。

1 2 、 外形尺寸: 1050 × 500 × 1700mm (長×寬×高) ,外形為可移動式設計,帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

進料 流量

轉子流量計

轉子流量計

手動調節

物料槽加熱 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

真空度

指針式壓力表

壓力表就地顯示
