技術指標

說 明

裝置特點

•  利用本裝置， 可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。

•  反應精餾既服從質量作用定律又服從相平衡規律，適于進行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。

3. 玻璃塔外壁采用透明導電膜保溫抵抗熱損失，塔內可裝填不同的填料 。

4. 塔體留有側線進、出口，可供進、出料和取樣、測溫用 。

5. 集約化控制，智能化測、控溫，操作方便易行 。

裝置功能

•  熟悉精餾單元操作過程的設備與流程。

•  掌握反應精餾的原理及操作。

3 、學習精餾塔效率的測定方法。

主要配置

玻璃精餾塔、冷凝器、再沸器、預熱器、蠕動泵、溫度控制儀、溫度顯示儀、流量計、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

1 、精餾塔塔徑φ 25mm ，塔高 1400mm ，材質為玻璃塔結構， 塔內填裝 φ3x 3 mm 不銹鋼 θ 網環型填料 。 塔釜為三口燒瓶，容積 10 00m l ，塔外壁鍍有金屬保溫膜，通電加熱保溫，功率： 300W 。

2 、塔釜加熱：塔釜置于 1000W 電熱包中。采用電壓控制器控制釜溫。

3 、 250ml 高位玻璃加料瓶， LZB--2 轉子流量計：流量范圍 1.6 ～ 16ml/min ，數量 2 套。

4 、溫度控制及儀表： 3 個數顯溫度 控制 儀，量程： 0-150 ℃；溫度誤差≤ 2 ℃。

5 、塔頂冷凝器為蛇管冷凝器，塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表組成。

6 、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。

7 、框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

8 、外形尺寸： 1200 × 500 × 2200mm （長×寬×高），外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

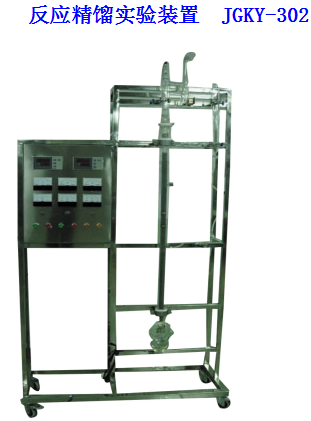

數字型 反應精餾實驗裝置 JGKY-302/II

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀 ， 精度： 0.5 %FS

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、回流比 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
